Sany SAP90 — Централизованная смазочная система
Асфальтоукладчик· 20 позиций в составе· 1 моделей

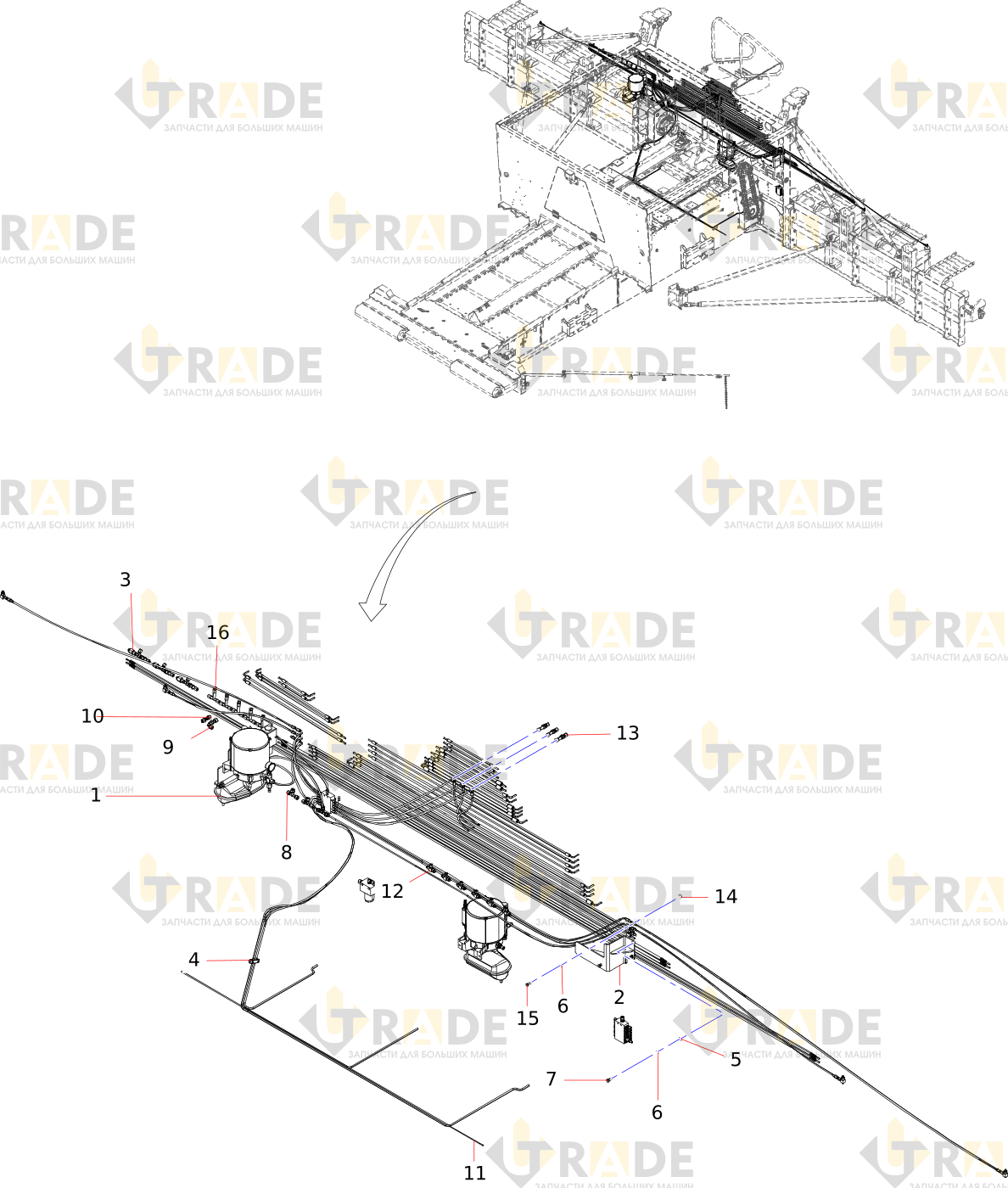

Взрыв-схема узла «Централизованная смазочная система» Sany SAP90: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
10 из 20- Централизованная смазочная системаузел
- Трехотверстный хомут для трубыузел
- Шланг гидропривода стрелы, №1узел
- Резиновый шланг для подвесных штанг IIузел
- Стальная труба
- Кронштейн смазочного насоса
- Шайба
- Пружинная шайба
- Болт
- Шланг гидропривода стрелы, №3узел
Ещё 10 позиций состава и артикулы — после регистрации.
