Sany SAP60 — система управления в сборе
Асфальтоукладчик· 24 позиций в составе

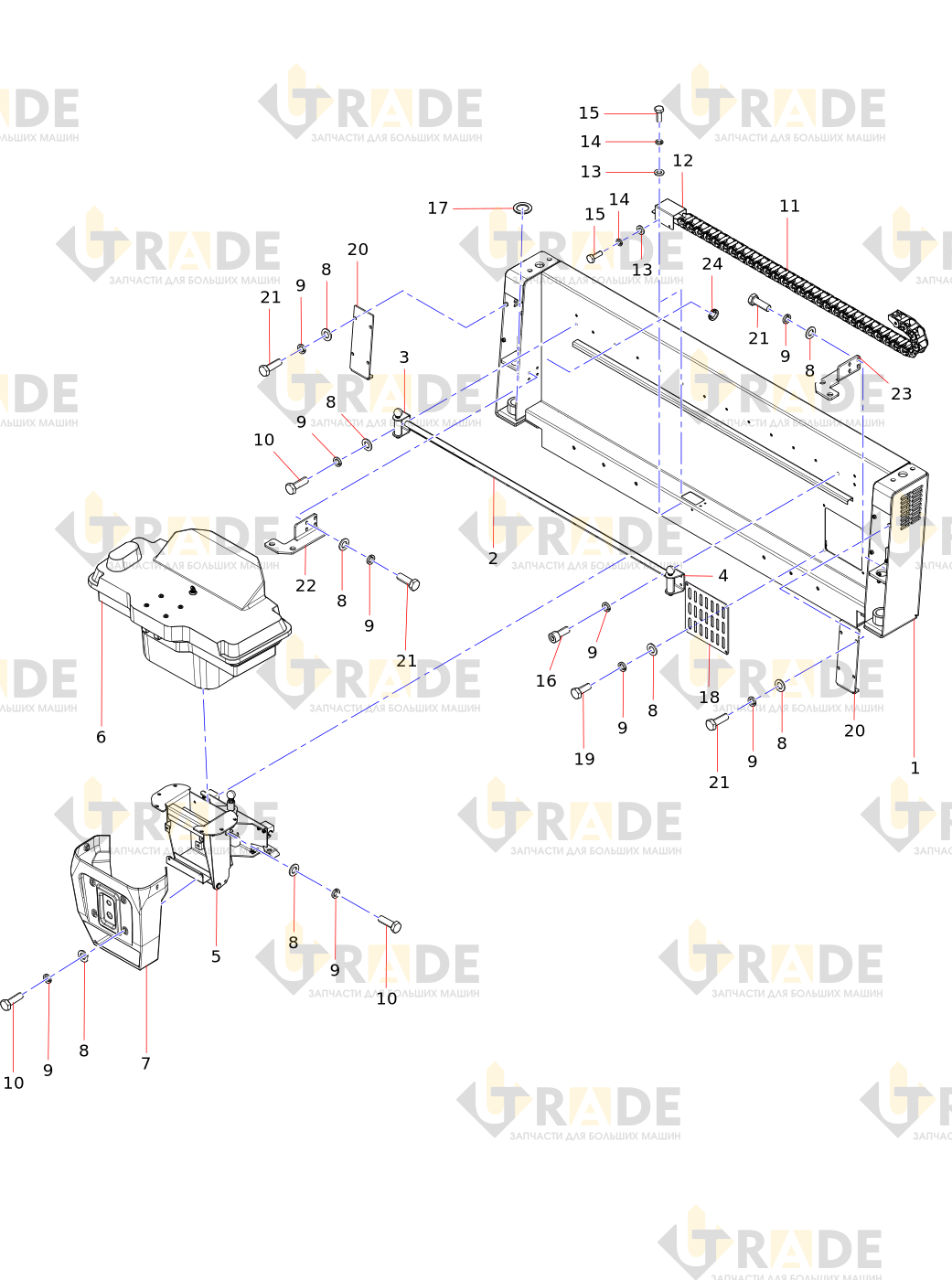

Взрыв-схема узла «система управления в сборе» Sany SAP60: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
12 из 24- сварка кронштейна консоли управления
- направляющий рельс
- левое ограничительное устройствоузел
- правое ограничительное устройствоузел
- наладчикузел
- приборная панель в сбореузел
- Защитный колпак регулятора SSP130C10.10-1
- Шайба
- Пружинная шайба
- Болт
- Лоток
- Крепежная планка каналоукладчика
Ещё 12 позиций состава и артикулы — после регистрации.
