Sany Экскаватор SANY SY245C — часть крышки в сборе
Экскаватор· 72 позиций в составе

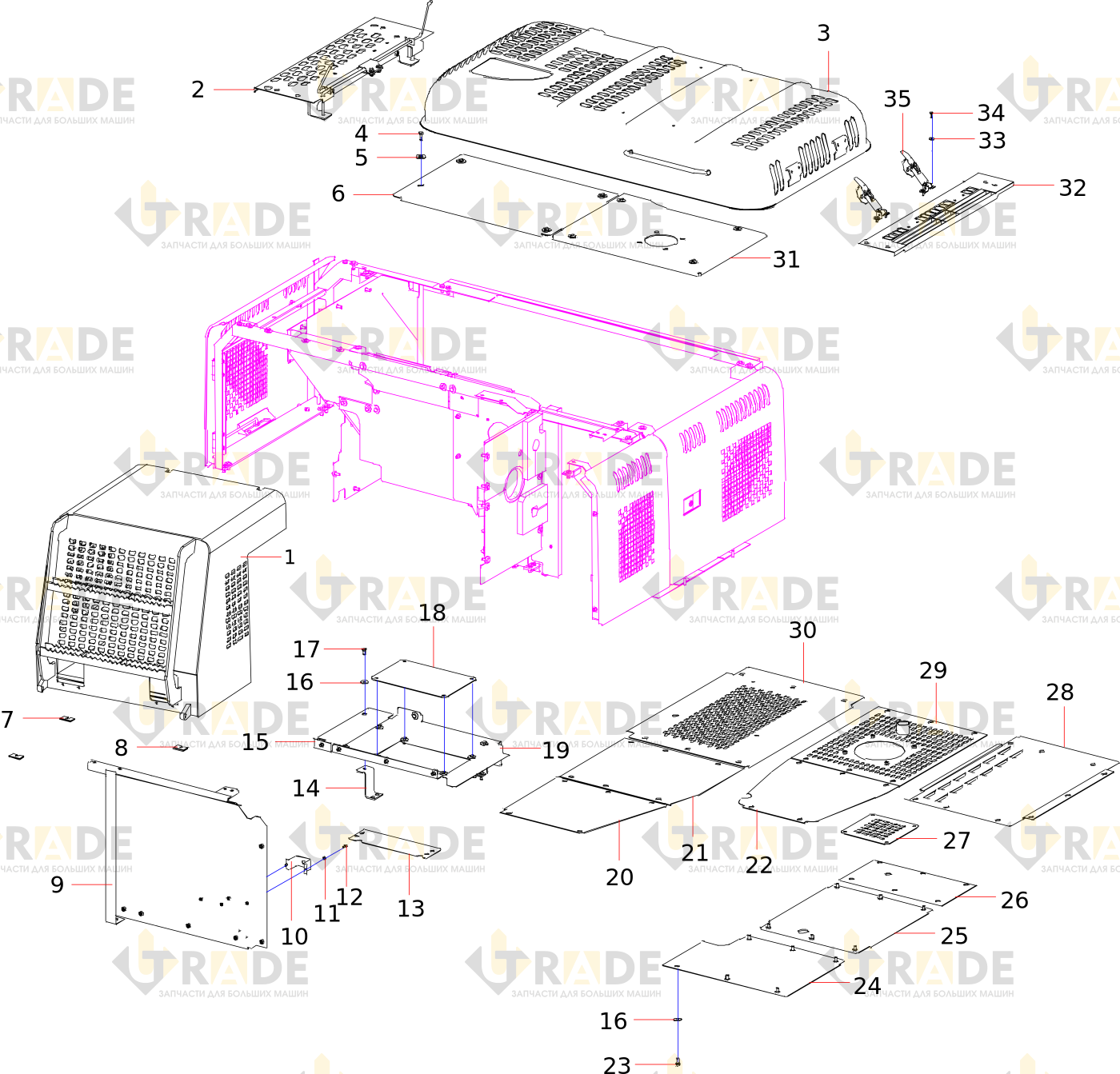

Взрыв-схема узла «часть крышки в сборе» Sany Экскаватор SANY SY245C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
36 из 72- обложка радиатора
- верхняя правая панель задней крышкиузел
- обложка двигателя в сбореузел
- Болт
- втулка
- средняя крышка
- Головка форсунки
- Головка форсунки
- левая передняя перегородка в сборе
- стойка
- Шайба
- Винт
- крышка переходного блока
- опорная пластина
- правая пластина обложки пилотной трубы
- Шайба
- Болт
- панель доступа к пилотной трубе
- левая пластина обложки пилотной трубы
- пластина нижней крышки топливного бака
- нижняя крышка обложки бачка для гидравлического масла
- нижняя пластина обложки главного клапана
- палстина передней крышки низа кабины
- задняя средняя крышка
- Крышка
- крышка шасси
- левая задняя нижняя крышка
- Крышка
- правая нижняя крышка
- пластина крышки воздушного фильтра
- левая верхняя панель задней крышки
- Шайба
- Болт
- замок капота
- окончательная сборка задней поперечины
- Уплотнительная губка нижней перегородки
Ещё 36 позиций состава и артикулы — после регистрации.
