Sany HBT8018C — Насосная гидравлическая система
· 72 позиций в составе· 1 моделей

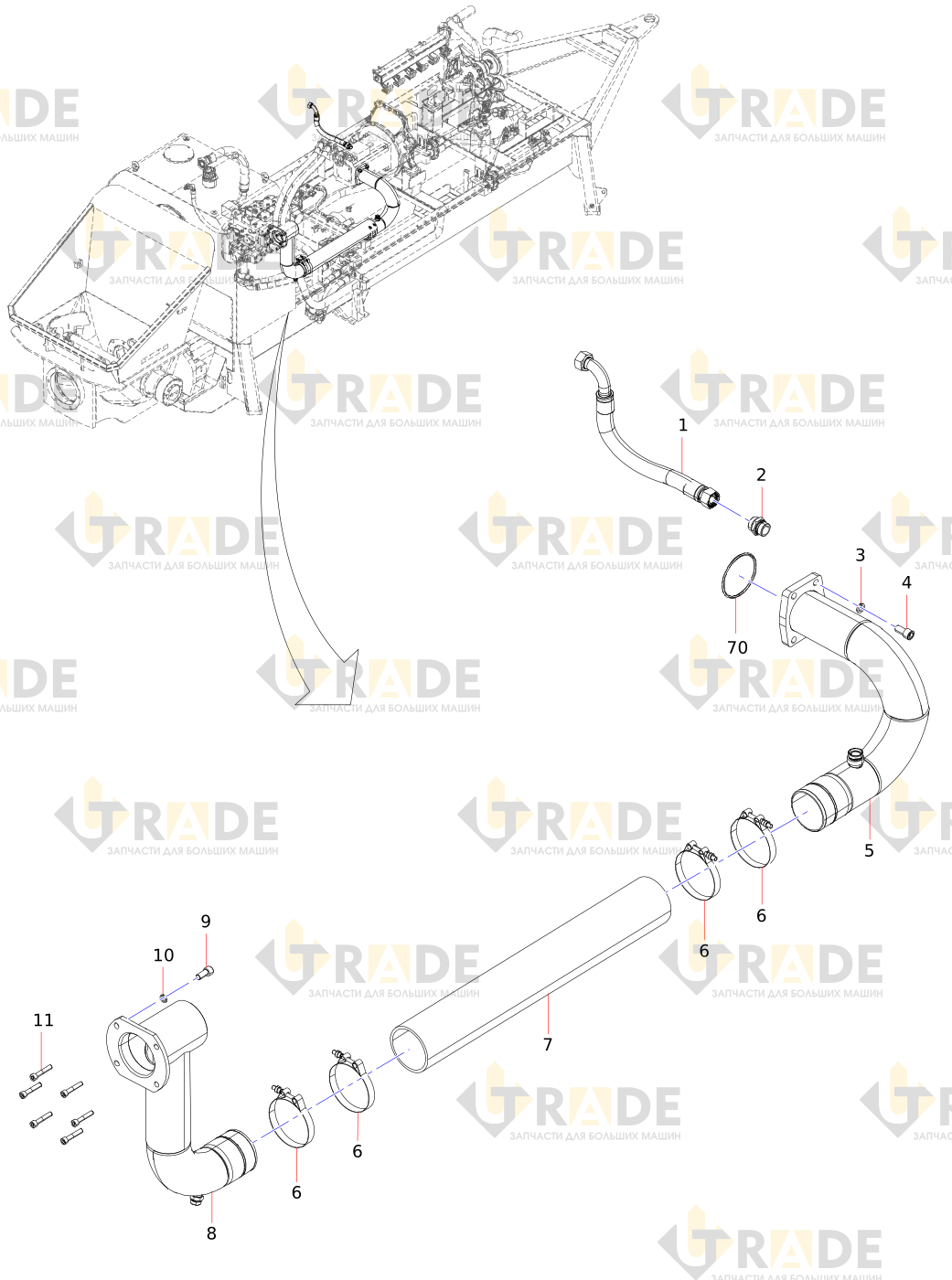

Взрыв-схема узла «Насосная гидравлическая система» Sany HBT8018C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
36 из 72- Резиновая труба
- Торцевое проходное соединение
- Пружинная шайба
- Винт
- Труба всасывания масла из насоса (со стороны масляного насоса)
- T-образный зажимный хомут
- Φ110×860 шланг для всасывания масла
- Труба для всасывания масла (самоуплотняющийся конец)
- Винт
- Пружинная шайба
- Винт
- Группа главных клапанов насосной грузовикахузел
- Винтовая шпилька
- О-образное кольцо
- Гайка
- Фланец впуска масла блока главных клапанов
- О-образное кольцо
- Разъемный фланец
- Винт
- Фланец выхода масла главного масляного насоса
- Резиновая труба
- Опора трубного зажима (7)
- Болт
- Гайка опорного рельса
- Хомут трубопровода
- Шайба
- Болт
- Нестержневая камера, правый вход, стальная труба
- Винт
- О-образное кольцо
- Стальная труба с правым входом для камеры штока
- Болт
- Шайба
- Гайка
- Опора трубного зажима I
- Винт
Ещё 36 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
