Weichai CW8250ZLC-1 — Группа трубы подачи воды
· 20 позиций в составе

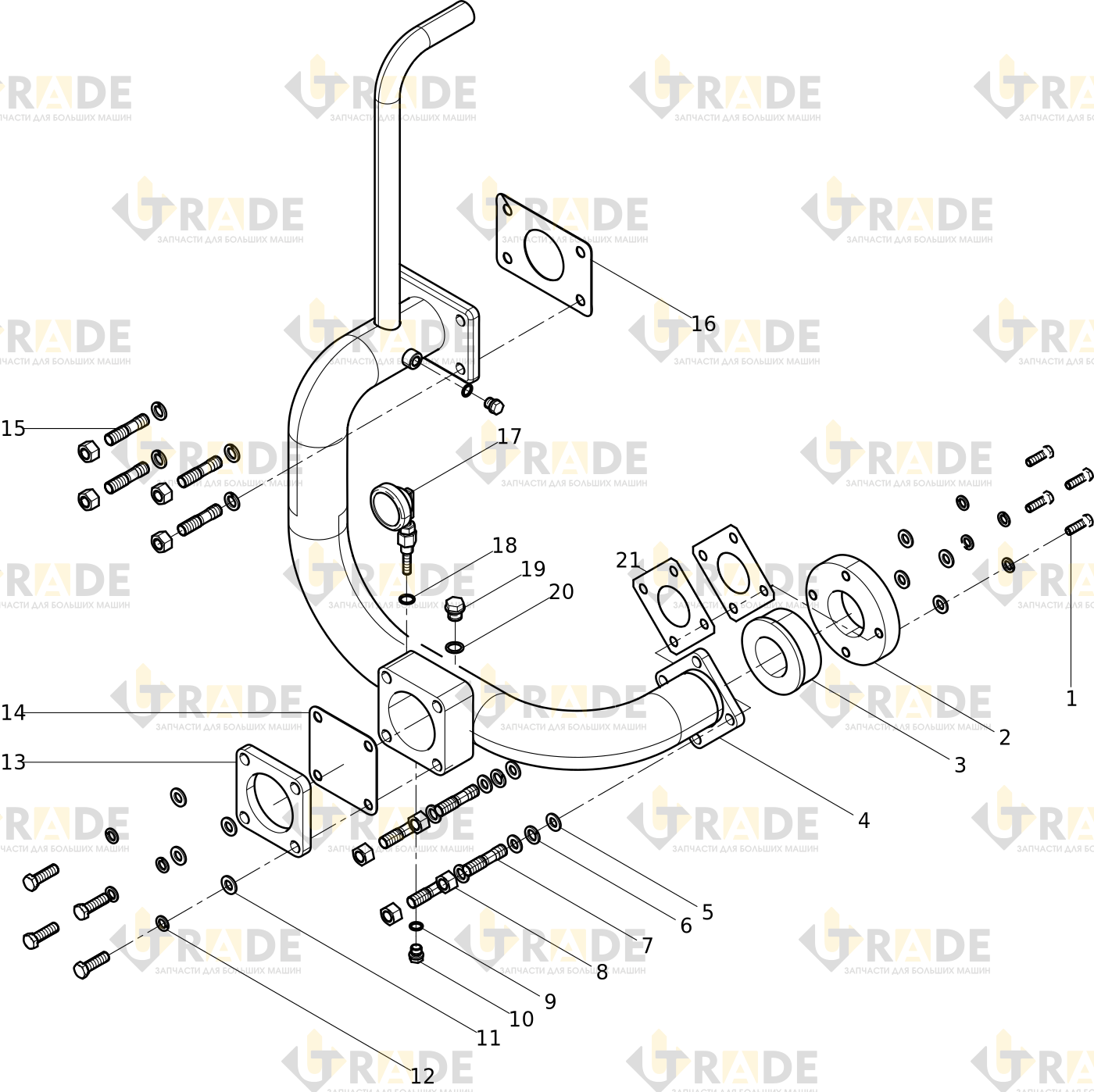

Взрыв-схема узла «Группа трубы подачи воды» Weichai CW8250ZLC-1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
10 из 20- Болт с шестигранной головкой8.0
- Фланец1.0
- Невозвратный клапан1.0
- Впускной трубопровод пресной воды в сборе1.0
- Плоская шайба4.0
- Пружинная шайба8.0
- Двухстороняя шапилька4.0
- Шестигранная гайка8.0
- Уплотнительная шайба2.0
- Пробка с шестигранной головкой2.0
Ещё 10 позиций состава и артикулы — после регистрации.
