Hangcha CPD35-AEY2-I — Боковая полка в сборе 1,5т-1,8т
· 48 позиций в составе

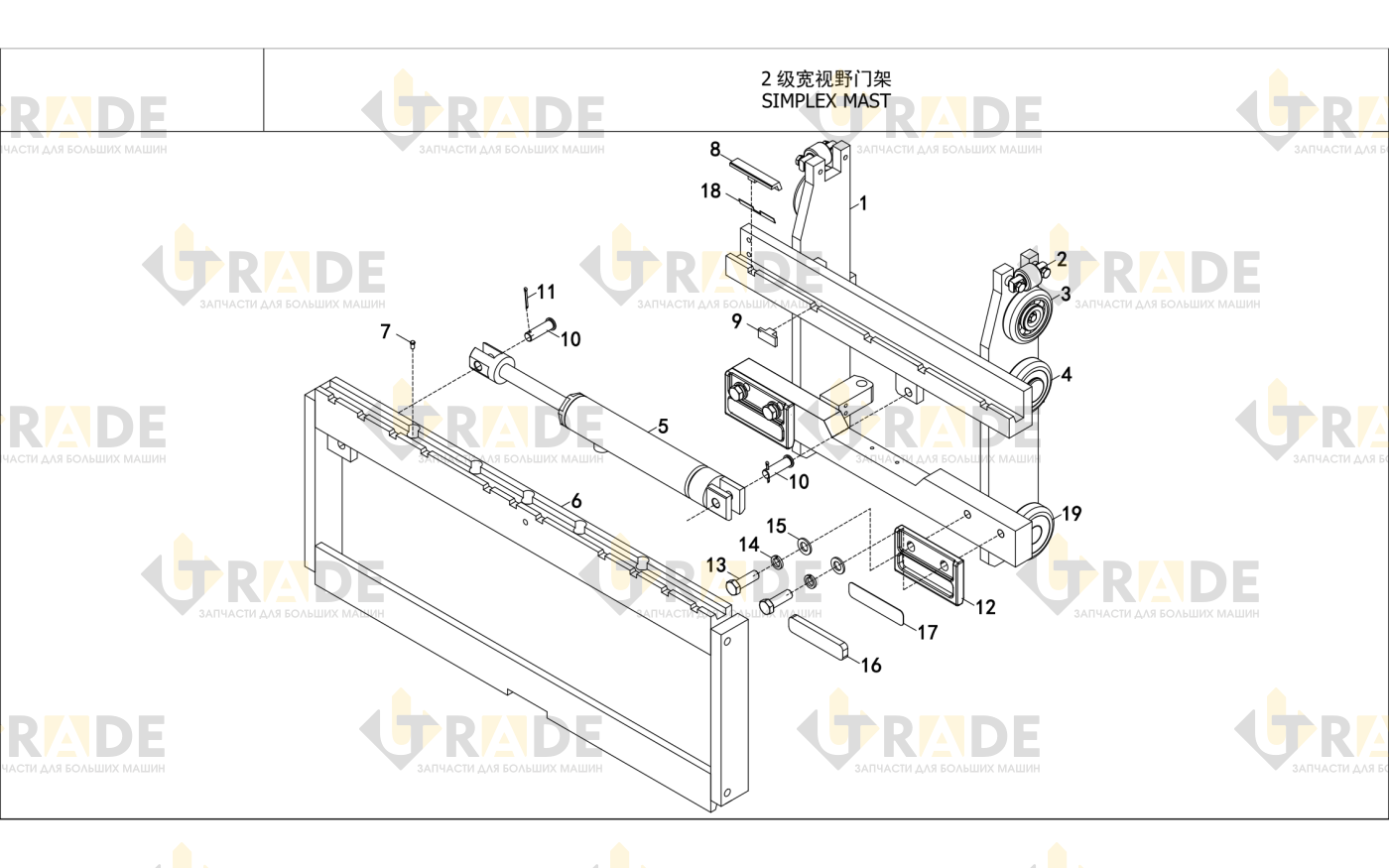

Взрыв-схема узла «Боковая полка в сборе 1,5т-1,8т» Hangcha CPD35-AEY2-I: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 48- Боковая полка в сборе1
- Боковая полка в сборе1
- Вилочная каретка1
- Боковой ролик в сборе2
- Направляющий ролик боковой в сборе2
- Крестовина в сборе2
- Комплексный ролик в сборе2
- Комплект роликов в сборе2
- Смещение цилиндров в сторону1
- Реечный механизм бокового сдвига вилы1
- Ниппель для смазки M65
- Заглушка3
- Блок2
- Ось2
- Вал2
- Штифт 3.2×301
- Штифт 3,2×301
- Крюковая пластина2
- Пластина2
- Болт M16×1,5×504
- Шайба4
- Прокладки пружинные 164
- Блок, нижний2
- Регулировочная шайба2
Ещё 24 позиций состава и артикулы — после регистрации.
