Hangcha CPD18-XEY2-SI — Ведущий мост
· 39 позиций в составе

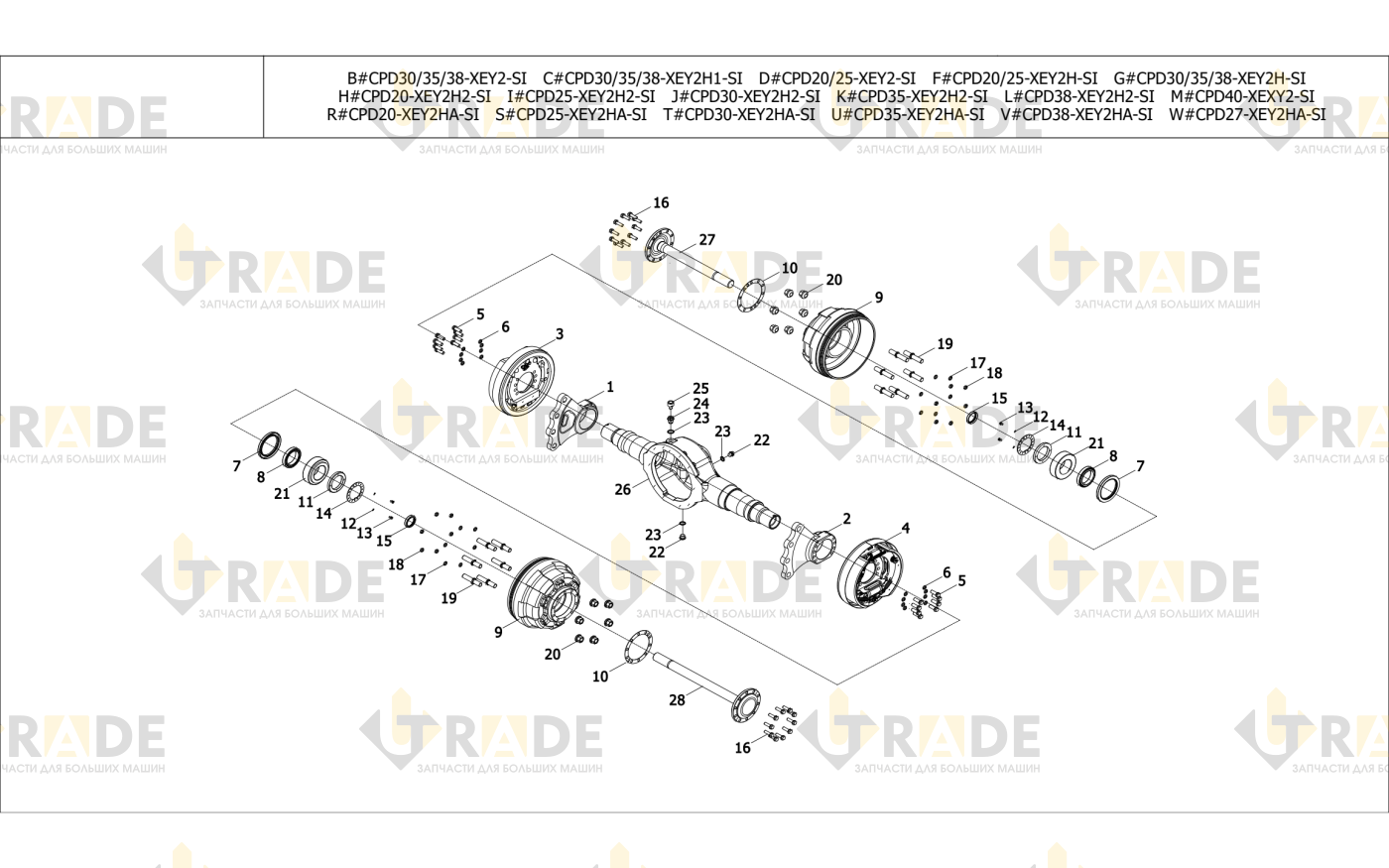

Взрыв-схема узла «Ведущий мост» Hangcha CPD18-XEY2-SI: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
20 из 39- Кронштейн левый1
- Кронштейн левый1
- Кронштейн правый1
- Кронштейн правый1
- Тормозной механизм левый в сборе1
- Тормозной механизм левый в сборе1
- Тормозной механизм левый в сборе1
- Тормозной механизм правый в сборе1
- Тормозной механизм правый в сборе1
- Тормозной механизм правый в сборе1
- Болт16
- Тормозной механизм правый в сборе16
- Маслосъемное кольцо2
- Подшипник 331172
- Ступица2
- Ступица2
- Прокладка2
- Контргайка подшипника2
- Болт M6 20 Шайба 64
- Болт M6×124
Ещё 19 позиций состава и артикулы — после регистрации.
