Hangcha CPD18-AEY2-I — Ведущий мост в сборе -202210
· 123 позиций в составе

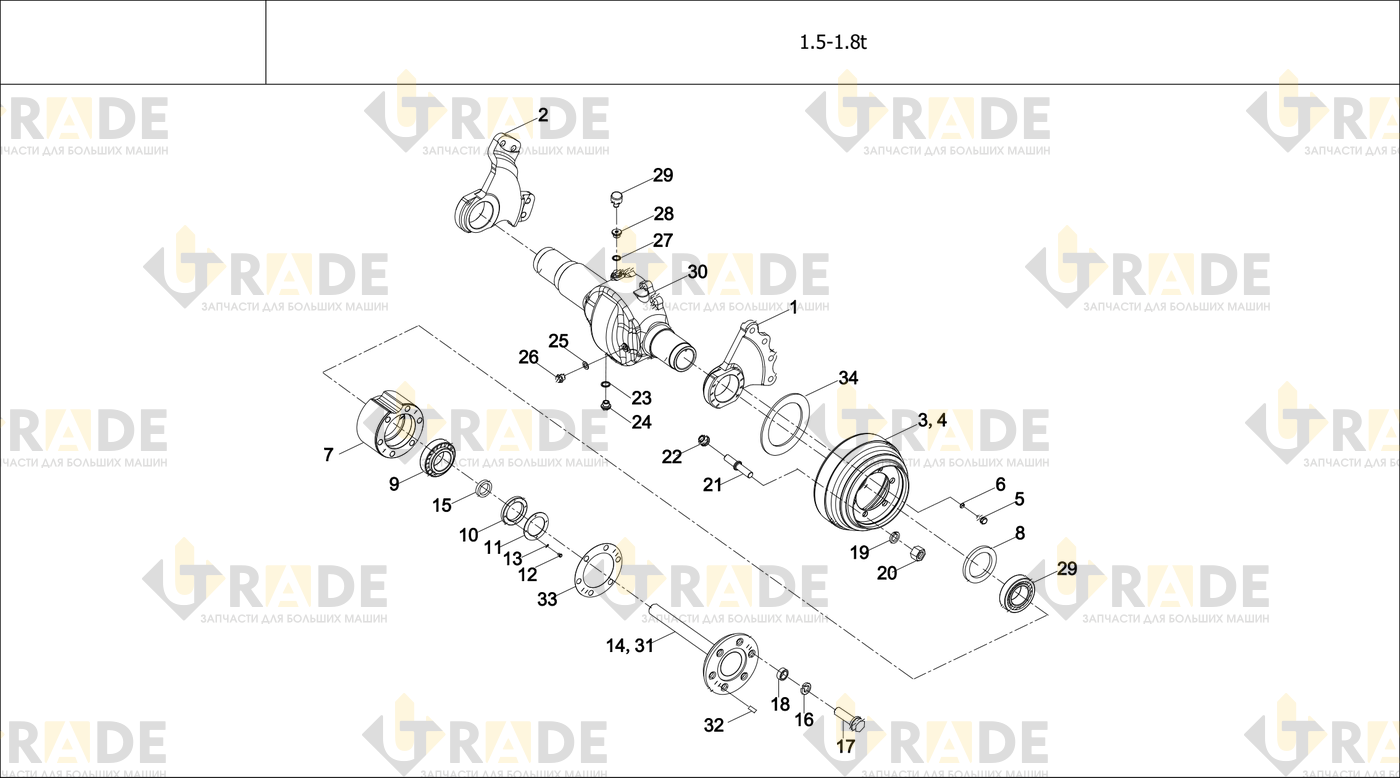

Взрыв-схема узла «Ведущий мост в сборе -202210» Hangcha CPD18-AEY2-I: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
62 из 123- Кронштейн правый1
- Корпус ведущего моста1
- Корпус ведущего моста1
- Корпус ведущего моста1
- Болт2
- Прокладка 102
- Воздухоочиститель1
- Заглушка1
- Шайба1
- Заглушка1
- Заглушка1
- Прокладка 201
- Левая пластина, пробка M16×1.51
- Прокладка 161
- Кронштейн левый1
- Тормоз левый1
- Тормозной механизм левый в сборе1
- Тормоз правый1
- Тормозной механизм правый в сборе1
- Болт M12×1,25×3012
- Шайба12
- Тормозной барабан2
- Блокировочный элемент2
- Уплотнение SD100×125×122
- Подшипник2
- Подшипник 322112
- Подшипник2
- Ступица2
- Ступица2
- Подшипник 322132
- Подшипник2
- Блокировочный элемент2
- Подшипник2
- Уплотнитель SD75×105×102
- Болт M6×12 Уплотнительное кольцо2
- Гайка2
- Регулировочная шайта2
- Клиновидная деталь2
- Регулировочная шайта2
- Болт M6 20 Шайба 64
- Болт M6×124
- Уплотнительное кольцо105×3.12
- Гайка M16×1.512
- Шайба12
- Болт12
- Гайка12
- Гайка12
- Левый полуось2
- Левый полуось2
- Правый полуось2
- Правый полуось2
- Втулка зажима16
- Шайба 1016
- Болт16
- Уплотнительное кольцо 75×3,12
- Прокладка2
- Штифт 10×302
- Кронштейн левый1
- Кронштейн правый1
- Тормозной механизм левый в сборе1
- Тормозной механизм правый в сборе1
- Болт M12×1,25×3012
Ещё 61 позиций состава и артикулы — после регистрации.
