Hangcha CPD18-AEY2-I — Трубопроводы мачты
· 73 позиций в составе

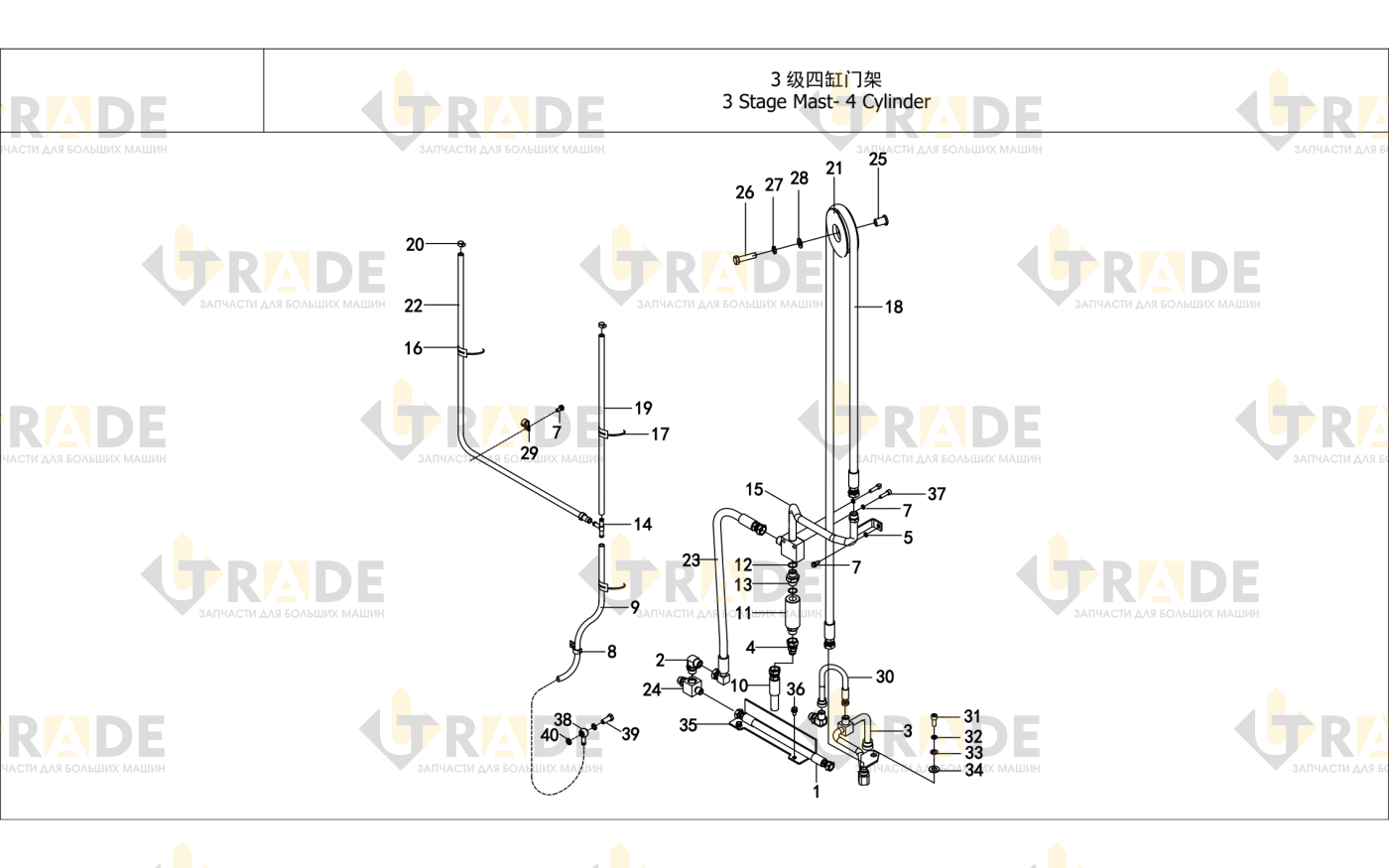

Взрыв-схема узла «Трубопроводы мачты» Hangcha CPD18-AEY2-I: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
37 из 73- Трубопровод масляный в сборе1
- Трубопровод масляный в сборе1
- Трубопровод масляный в сборе1
- Трубопровод масляный в сборе1
- Трубопровод масляный в сборе1
- Тройник трубный 90°3
- Отвод3
- Отвод3
- Соединитель жесткой трубы1
- Соединитель жесткой трубы1
- Соединитель жесткой трубы1
- Соединитель жесткой трубы1
- Соединитель жесткой трубы1
- Переходник1
- Шайба пружинная 81
- Палец 2 16 Шайба 81
- Болт M8×161
- Клипса1
- Клипса1
- Трубка сливная масляная1
- Трубопровод масляный в сборе1
- Трубопровод масляный в сборе1
- Трубопровод масляный в сборе1
- Клапан ограничения скорости1
- Клапан ограничения скорости1
- Клапан ограничения скорости1
- Уплотнительное кольцо 24×2.42
- Соединитель2
- Соединитель2
- Соединитель1
- Трубопровод масляный в сборе1
- Трубопровод масляный в сборе1
- Трубопровод масляный в сборе1
- Трубопровод масляный в сборе1
- Трубопровод масляный в сборе1
- Лента3
- Хомут ленточный3
Ещё 36 позиций состава и артикулы — после регистрации.
