Hangcha CPD15-AEY2-I — Система кузова
· 51 позиций в составе

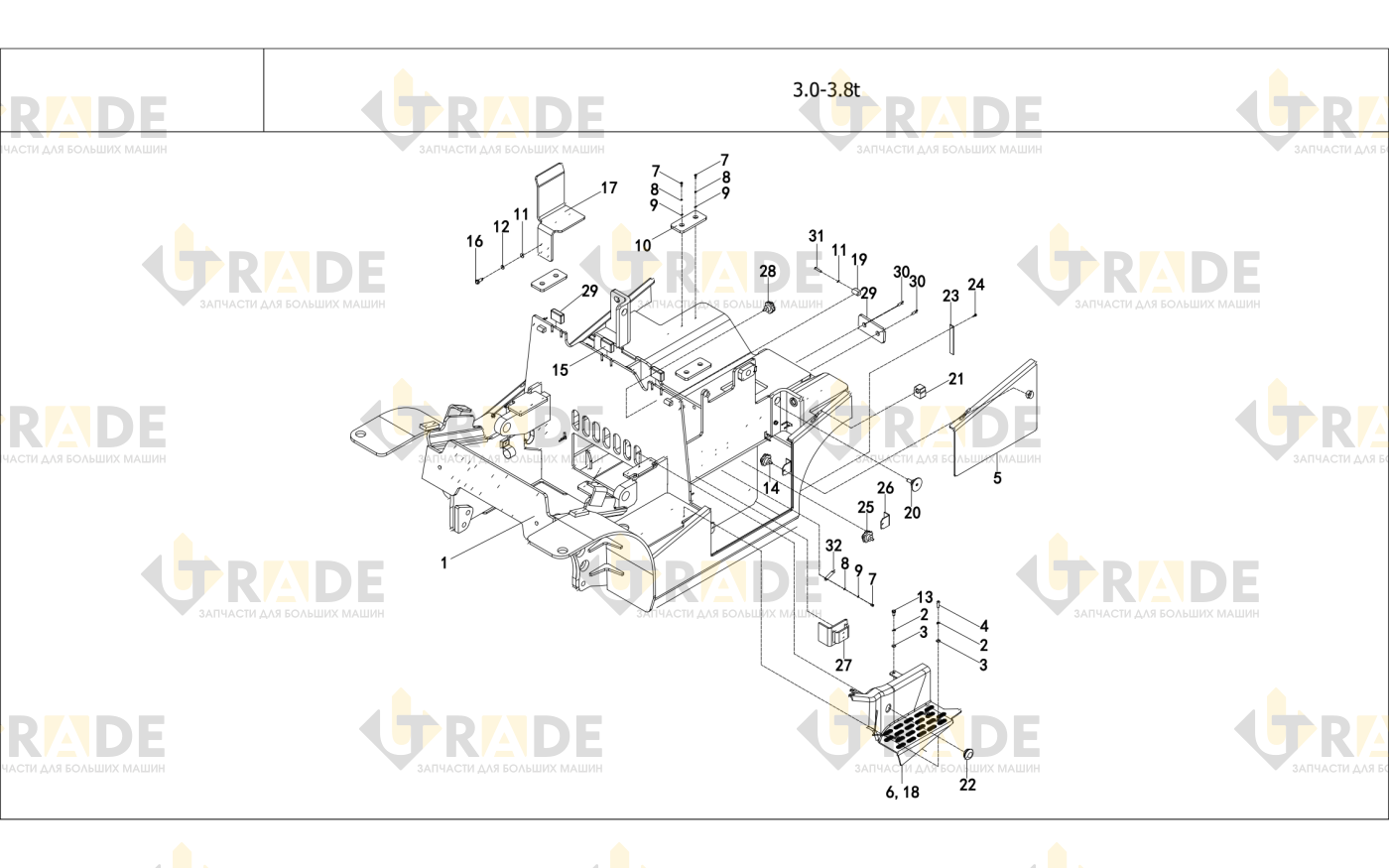

Взрыв-схема узла «Система кузова» Hangcha CPD15-AEY2-I: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
26 из 51- Рама1
- Рама1
- Рама1
- Рама1
- Педали в сборе1
- Шайба пружинная 812
- Палец 2 16 Шайба 812
- Винт M8×256
- Дверь левая в сборе1
- Педаль ножная левая1
- Болт M5×129
- Болт M6×129
- Прокладка 59
- Прокладка 69
- Прокладка 59
- Болт M6 20 Шайба 69
- Резиновый коврик 150×70×104
- Палец 2 16 Шайба 86
- Шайба6/10
- Шайба пружинная 86
- Прокладка 104/8
- Болт M8×184
- Болт2
- Болт2
- Резиновый кожух3
- Шайба 104
Ещё 25 позиций состава и артикулы — после регистрации.
