Hangcha CPCD35-XRW55F — Трансмиссия (часть 1)
· 45 позиций в составе

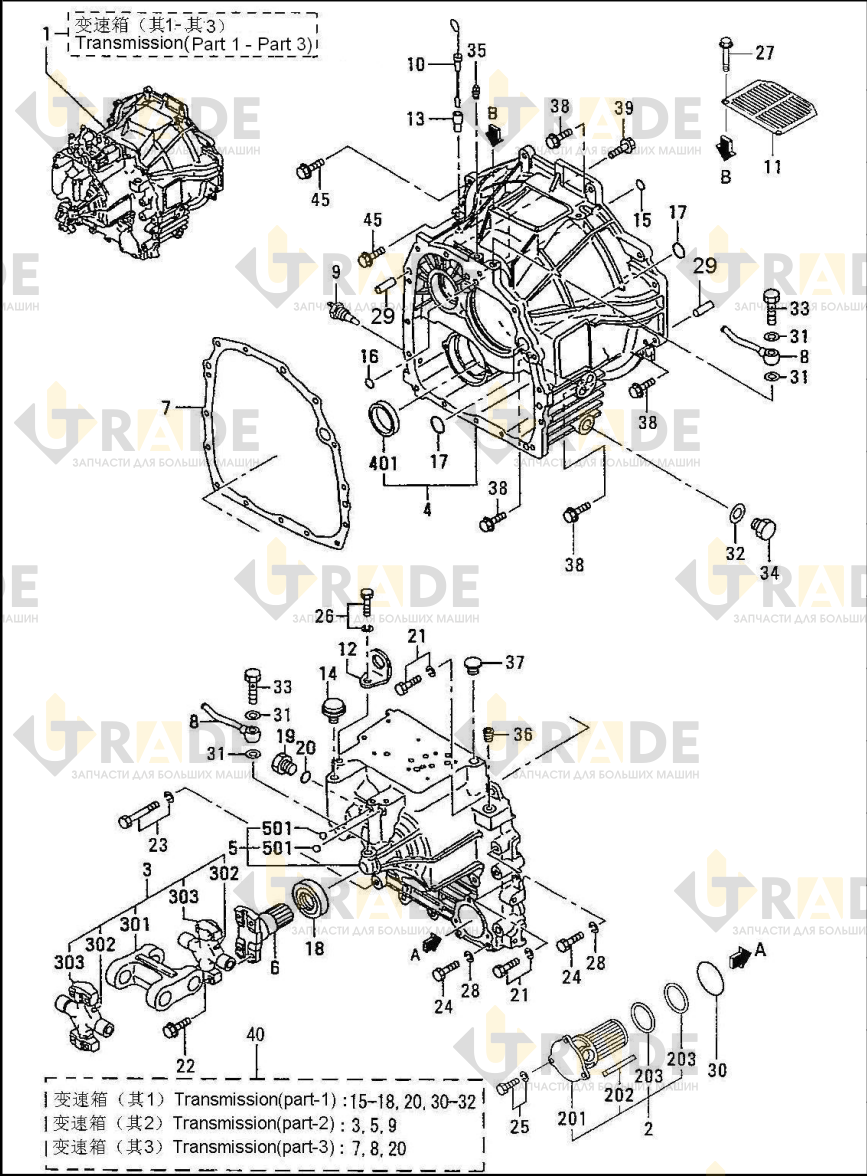

Взрыв-схема узла «Трансмиссия (часть 1)» Hangcha CPCD35-XRW55F: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
23 из 45- Коробка передач в сборе1
- Фильтр и крышка1
- Фильтр в сборе1
- Магнит3
- Пружина2
- Муфта аэродинамического профиля в сборе1
- Коробка передач/конвертер1
- Колпачок уплотнительный1
- Корпус трансмиссии1
- Шарик стальной4
- Фланец выходной трансмиссии/моста1
- Прокладка1
- Трубка радиатора охлаждения2
- Переключатель термический1
- Щуп, уровень масла1
- Крышка верхняя1
- Кронштейн подвески пластины1
- Трубка щупа уровня масла1
- Вентиляционное отверстие1
- Уплотнительное кольцо O-ring3
- Уплотнительное кольцо O-ring2
- Уплотнительное кольцо O-ring2
- Уплотнение масляное1
