Hangcha CPCD35-AG2 — Коробка передач (типа гидротрансформатор) (1) Гидродинамическая коробка передач
· 67 позиций в составе

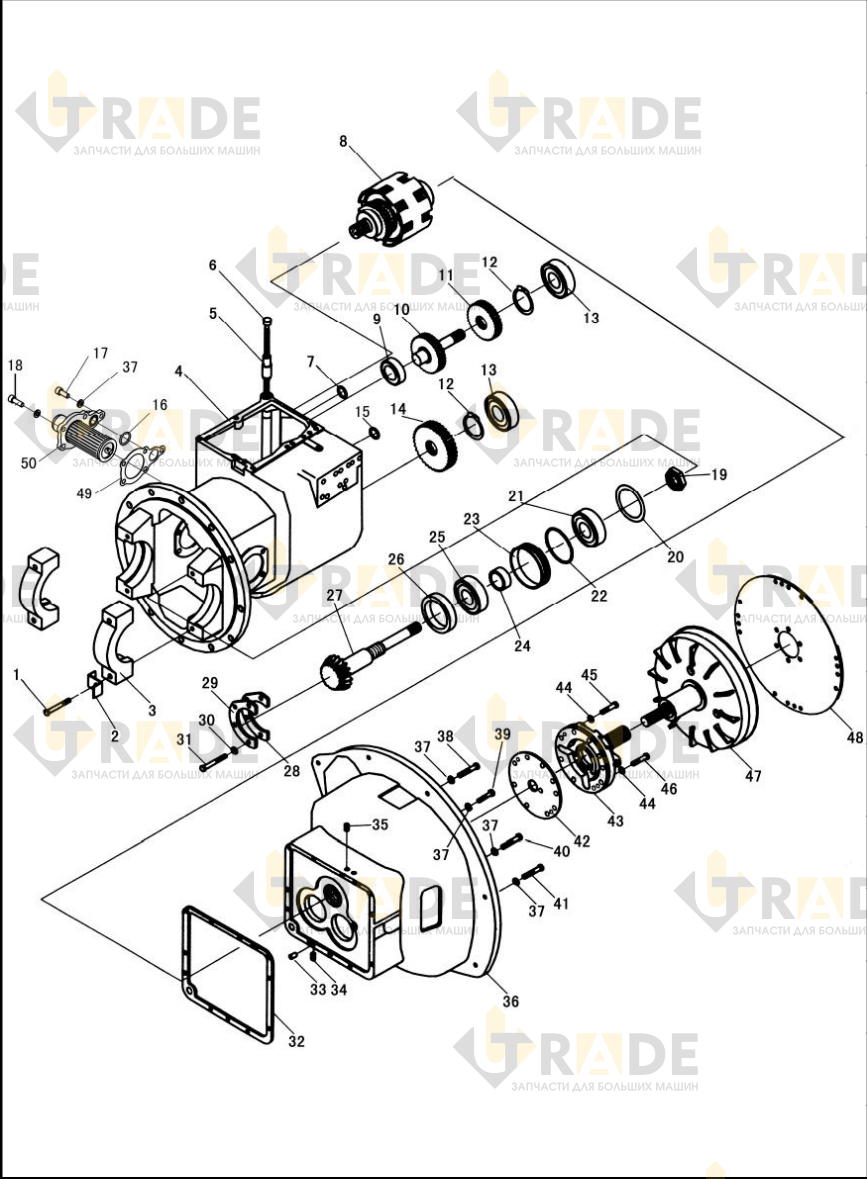

Взрыв-схема узла «Коробка передач (типа гидротрансформатор) (1) Гидродинамическая коробка передач» Hangcha CPCD35-AG2: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
34 из 67- Болт4
- Пластина блокировки4
- Крышка подшипника2
- Крышка подшипника2
- Крышка подшипника1
- Корпус моста1
- Корпус моста1
- Труба масляного фильтра1
- Чашка1
- Кольцо уплотнительное 15×2.42
- Гидравлическое сцепление в сборе1
- Гидравлическое сцепление в сборе1
- Гидравлическое сцепление в сборе1
- Подшипник 62061
- Вал, натяжной ролик1
- Вал, натяжной ролик1
- Зубчатое колесо, натяжной ролик1
- Зубчатое колесо, натяжной ролик1
- Цепное кольцо для отверстий 242
- Подшипник 62072
- Зубчатое колесо, выходное1
- Зубчатое колесо, выходное1
- Кольцо уплотнительное 24×2,41
- Кольцо O-ring 28×2.41
- Винт M10×201
- Скребок M10×304
- Гайка1
- ПрокладкаAR
- Подшипник 302081
- Уплотнительное кольцо 80×3.11
- Опорное кольцо, уплотнение вала1
- Уплотнение масляное1
- Подшипник1
- Втулка1
Ещё 33 позиций состава и артикулы — после регистрации.
