Hangcha CPCD18-XRW10 — Ведущий мост в сборе
· 44 позиций в составе
Взрыв-схема узла «Ведущий мост в сборе» Hangcha CPCD18-XRW10: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

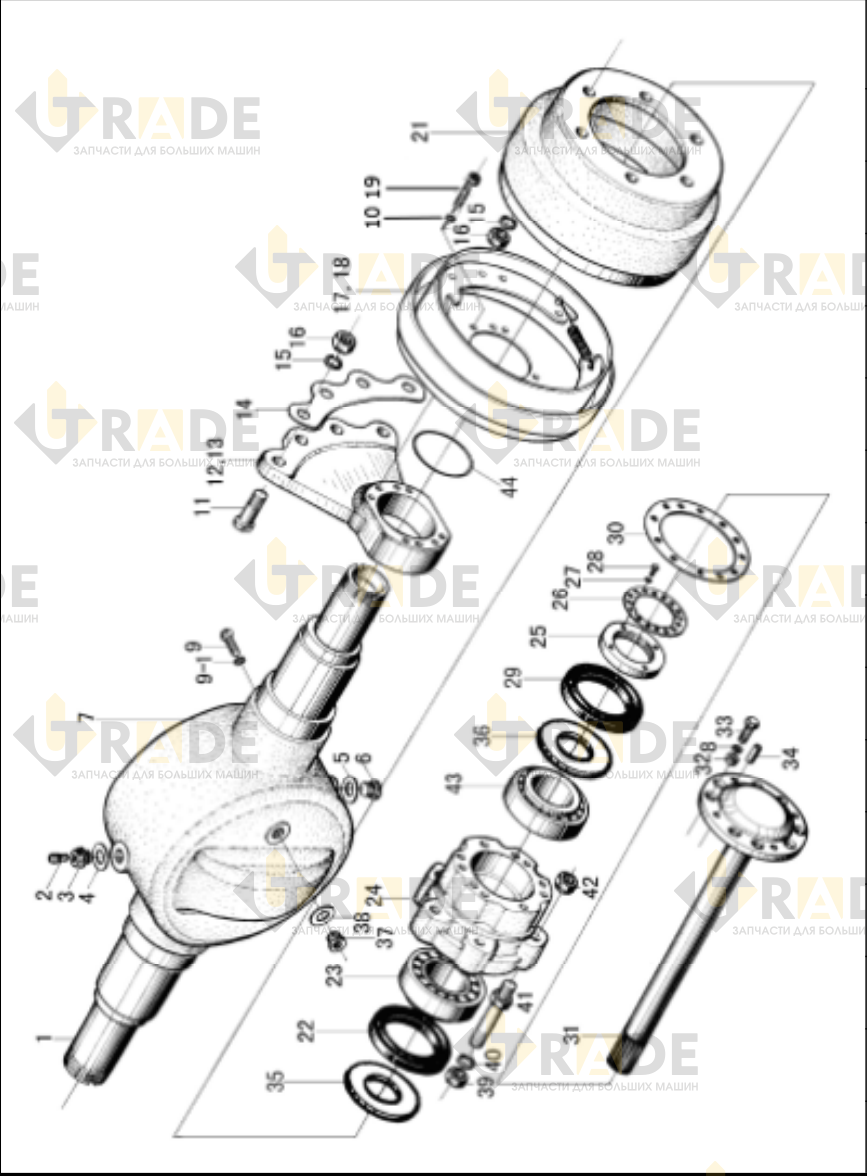

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
22 из 44- Ось1
- Заглушка2
- Воздухоотводчик1
- Заглушка1
- Шайба1
- Прокладка 201
- Заглушка1
- Ось1
- Шайба 1016
- Болт M10×352
- Прокладка 102
- Шайба12
- Болт8
- Пластина1
- Пластина1
- Основание пластины1
- Гайка M18×1.58
- Тормоз левый8
- Тормозной механизм правый в сборе1
- Тормозной механизм правый в сборе1
- Болт12
- Тормозной барабан2
Ещё 22 позиций состава и артикулы — после регистрации.
