Hangcha CPCD18-AG2 — Гидромуфта (тип с гидротрансформатором)
· 29 позиций в составе

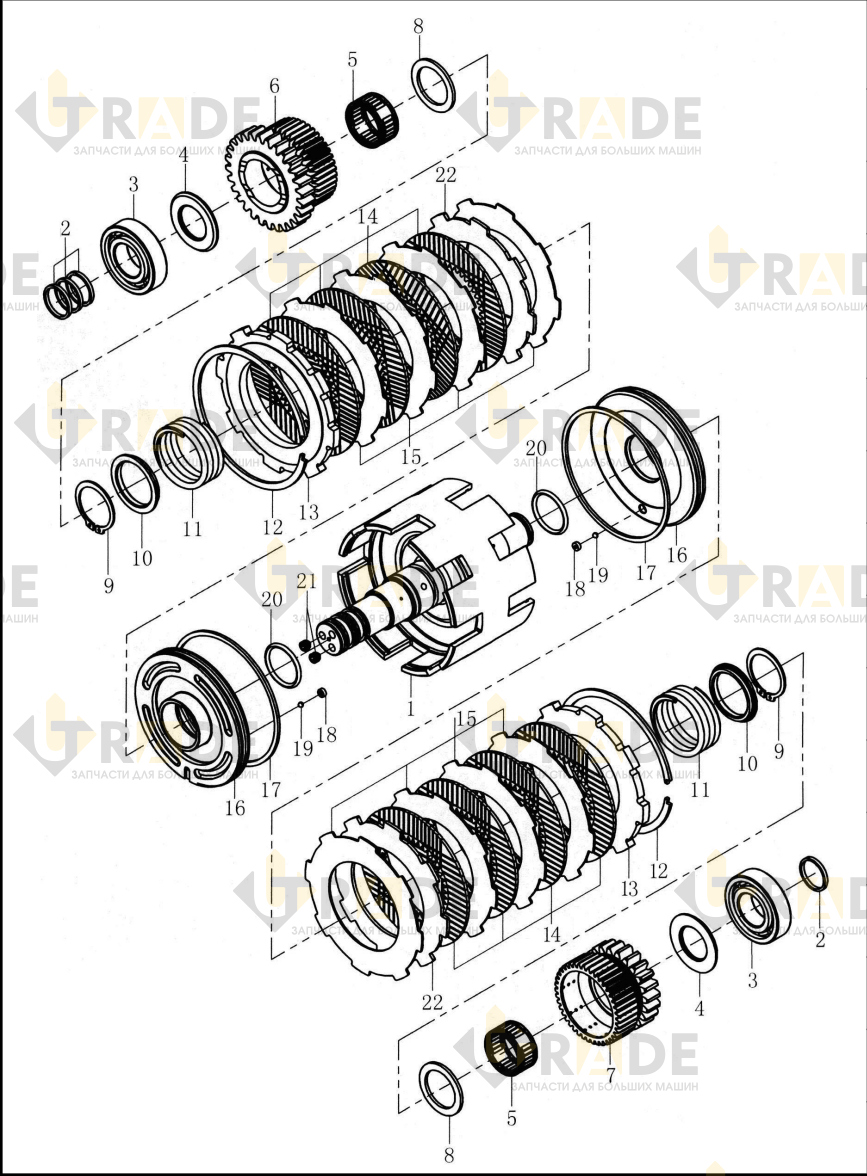

Взрыв-схема узла «Гидромуфта (тип с гидротрансформатором)» Hangcha CPCD18-AG2: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
15 из 29- Гидромуфта в сборе1
- Гидромуфта в сборе1
- Вал входной в сборе1
- Письменное кольцо, уплотнение4
- Подшипник 62062
- Кольцо упорное2
- Игольчатый подшипник2
- Зубчатое колесо, задний ход1
- Зубчатое колесо, прямая передача1
- Кольцо упорное2
- Игольчатый подшипник2
- Сиденье пружины2
- Пружина, возвратная2
- Блок2
- Торцевая пластина2
Ещё 14 позиций состава и артикулы — после регистрации.
