Hangcha CPCD15-XRW32F — Ведущий мост в сборе ○ G2CPQYD15/18-XRW21F I2
· 42 позиций в составе

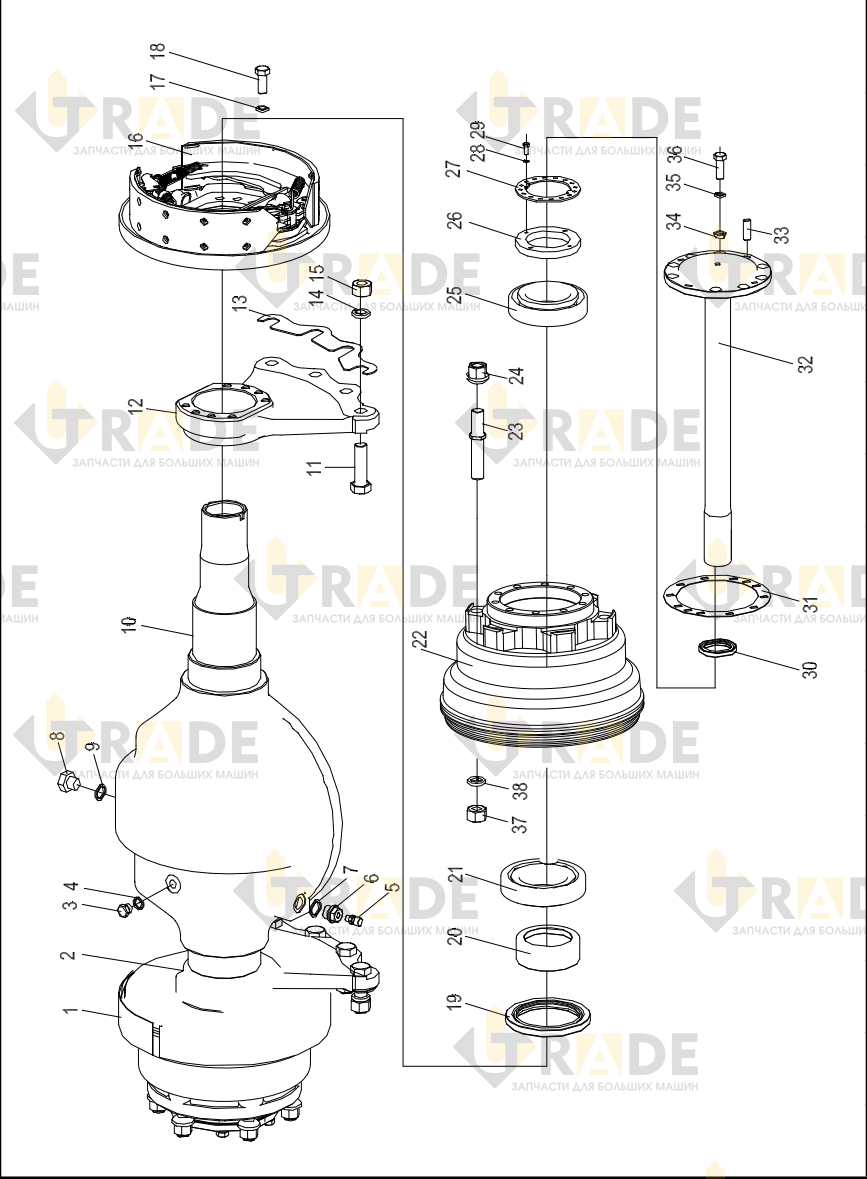

Взрыв-схема узла «Ведущий мост в сборе ○ G2CPQYD15/18-XRW21F I2» Hangcha CPCD15-XRW32F: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
20 из 42- Ведущий мост в сборе1
- Ведущий мост в сборе1 1
- Тормозной механизм левый в сборе1
- Левая пластина, пробка M16×1.51
- Прокладка 161
- Воздухоотводчик1
- Заглушка1
- Шайба1
- Заглушка1
- Прокладка 201
- Ось1
- Ось1
- Болт8
- Правая пластина1
- Правая пластина1
- Пластина1 8
- Болт8
- Тормозной механизм правый в сборе1
- Шайба16
- Болт16
Ещё 19 позиций состава и артикулы — после регистрации.
