Hangcha CPCD15-XRW10 — Рулевая ось для всех моделей грузовика
· 51 позиций в составе

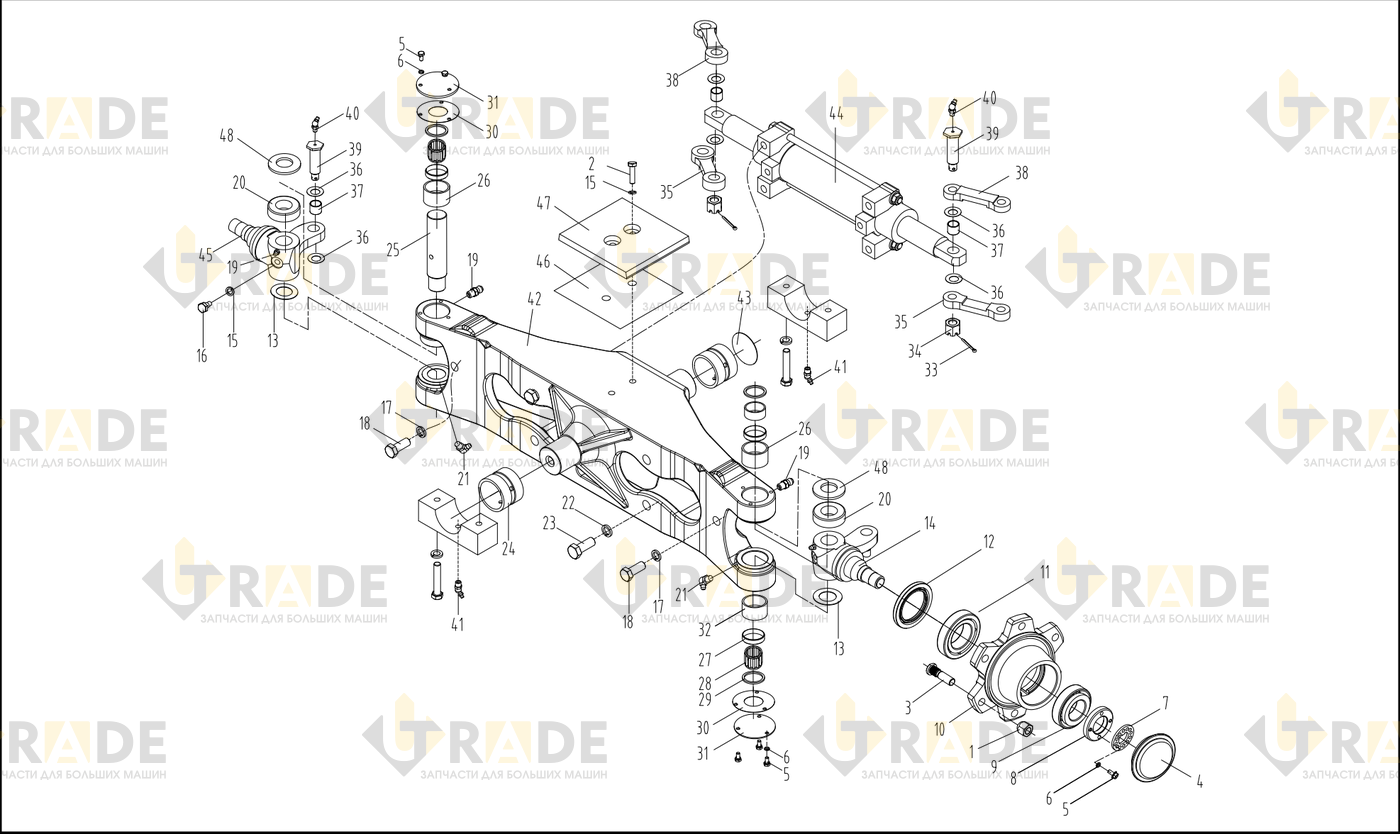

Взрыв-схема узла «Рулевая ось для всех моделей грузовика» Hangcha CPCD15-XRW10: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
26 из 51- Рулевая ось1
- Гайка12
- Болт M10×1,25×202
- Болт12
- Концевая крышка2
- Болт M6×1216
- Болт M6 20 Шайба 616
- Шайба2
- Контргайка2
- Подшипник2
- Рулевой ступица2
- Подшипник2
- Маслосъемное кольцо2
- Регулировочная шайба2
- Левый поворотный кулак1
- Левый поворотный кулак1
- Прокладка 104
- Болт2
- Гайка M14×1,52
- Болт2
- Ниппель для смазки4
- Подшипник2
- Смазочный ниппель (масленка)2
- Шайба4
- Болт M16×1.5×404
- Подшипник2
Ещё 25 позиций состава и артикулы — после регистрации.
