Hangcha CPCD15-AG2 — Узел управления тормозом и толкателем в сборе ○
· 35 позиций в составе

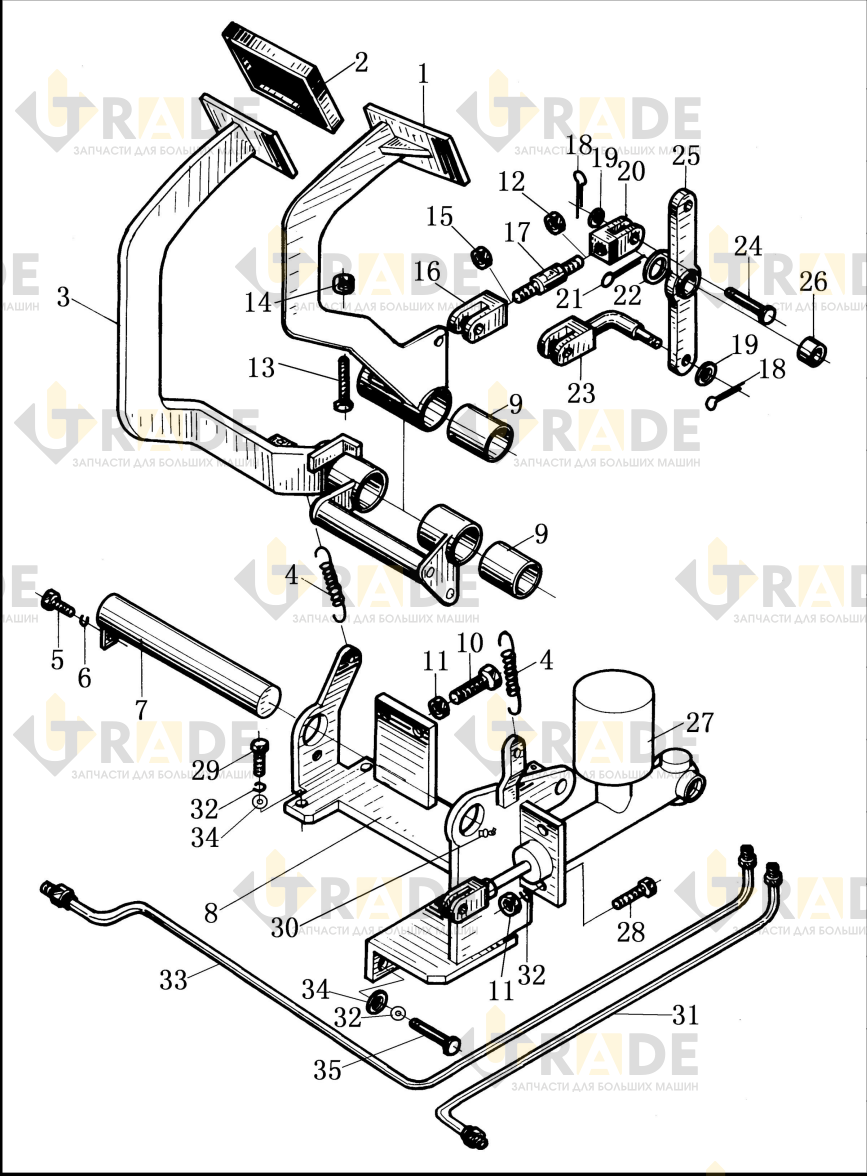

Взрыв-схема узла «Узел управления тормозом и толкателем в сборе ○» Hangcha CPCD15-AG2: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
18 из 35- Педаль малой скорости1
- Прокладка педали2
- Педаль тормоза1
- Пружина2
- Болт1
- Болт M6 20 Шайба 61
- Вал1
- Кронштейн1
- Втулка4
- Болт1
- Нити M103
- Гайка M81
- Болт M10×351
- Гайка M121
- Гайка M81
- Головка вилы1
- Регулировочный болт1
- Штифт 3.2×244
Ещё 17 позиций состава и артикулы — после регистрации.
