Hangcha CJD02-AMC1-M1I — Коробка передач в сборе
· 28 позиций в составе

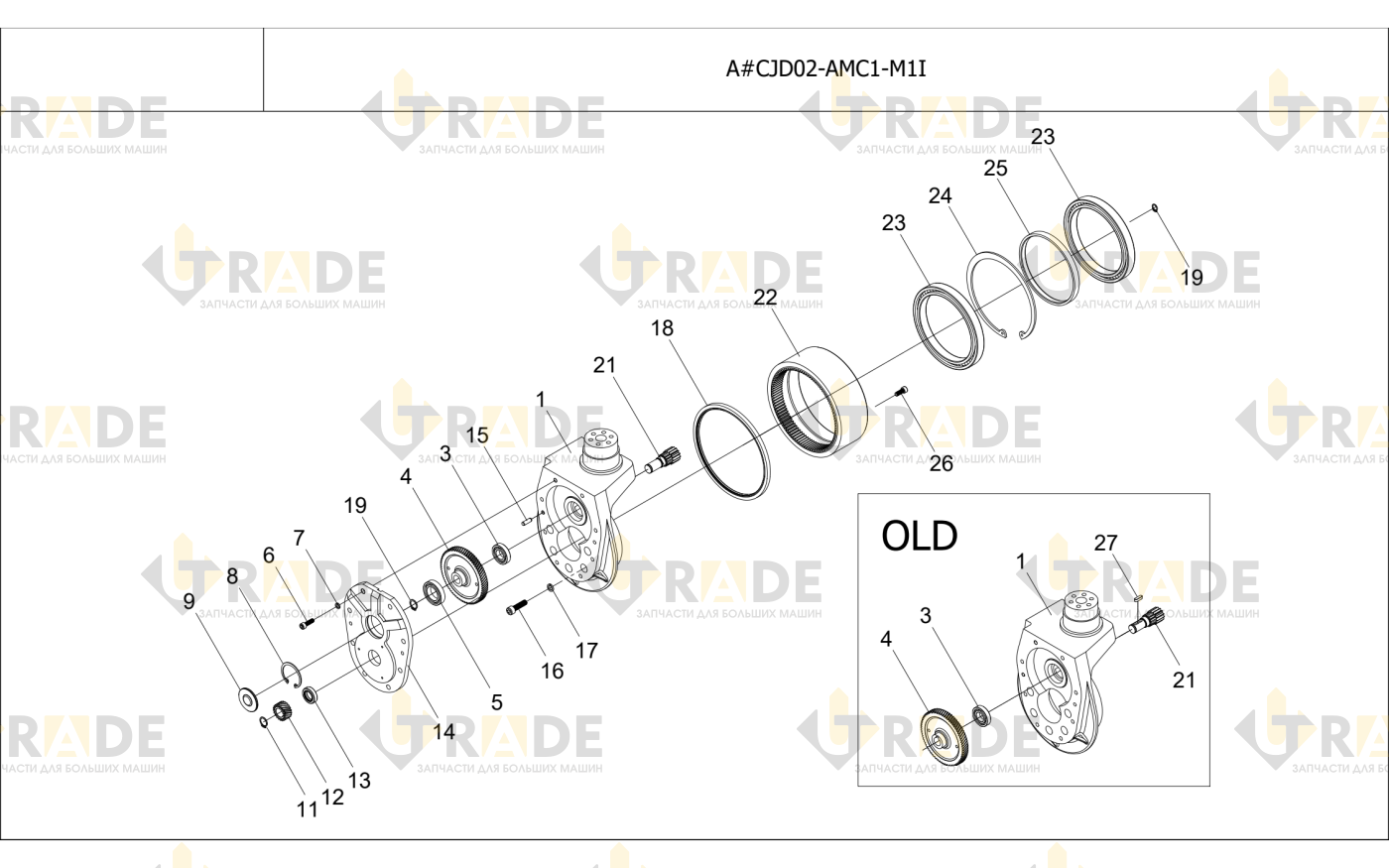

Взрыв-схема узла «Коробка передач в сборе» Hangcha CJD02-AMC1-M1I: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
14 из 28- Корпус трансмиссии1
- Корпус трансмиссии1
- Подшипник 160031
- Подшипник шариковый радиальный с глубокими дорожками качения1
- Ведомая шестерня1
- Ведомая шестерня1
- Шарик радиально-упорного шарикоподшипника1
- Болт корпуса подшипника (Кмтс-1905-025)8
- Вал приводной шестерни 6-×M16.×620_8.88
- Упругая стопорная втулка для отверстия1
- 4st2ifxle1.51
- Упругая стопорная втулка для вала 16×11
- Зубчатое колесо главного привода1
- Сальник масляный TC16x28x71
Ещё 14 позиций состава и артикулы — после регистрации.
