Hangcha CDD12-AMC2-L — Система колеса в сборе
· 60 позиций в составе

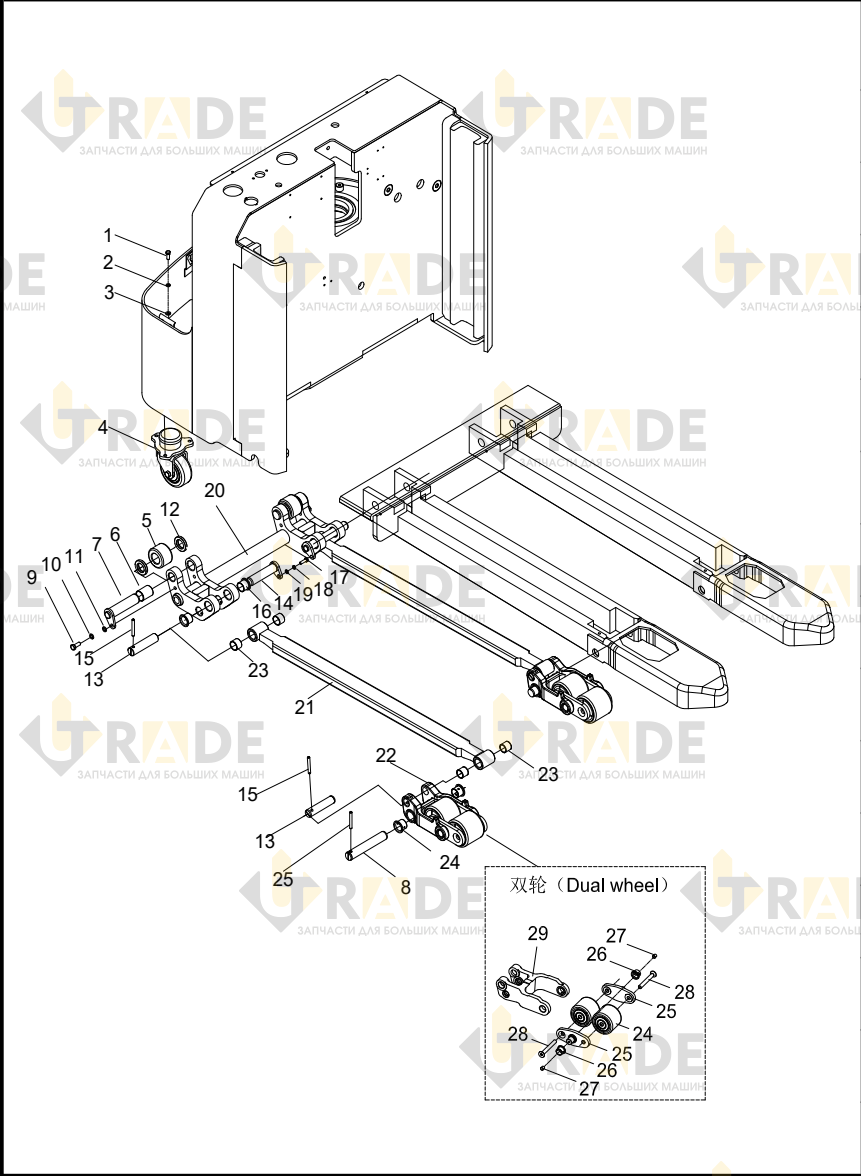

Взрыв-схема узла «Система колеса в сборе» Hangcha CDD12-AMC2-L: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
30 из 60- Шайба 103
- Прокладка 103
- Шайба3
- Балансирное колесо в сборе1
- Ролик2
- Втулка 2528134
- Вал2
- Вал2
- Болт M8×252
- Шайба пружинная 82
- Палец 2 16 Шайба 82
- Шайба4
- Короткий вал передней вилки2
- Вал2
- Палец4
- Втулка 2225204
- Болт M6×252
- Болт M6 20 Шайба 62
- Прокладка 62
- Шток в сборе1
- Шток в сборе2
- Ниппель смазочный M64
- Втулка 2023208
- Втулка 2225204
- Палец2
- Кронштейн колеса2
- Нагрузочное колесо в сборе4
- Пластина хомута4
- Втулка 2023134
- Болт M12×904
Ещё 30 позиций состава и артикулы — после регистрации.
