Hangcha CBD20-XT1S-SI — Электрическая система
· 36 позиций в составе

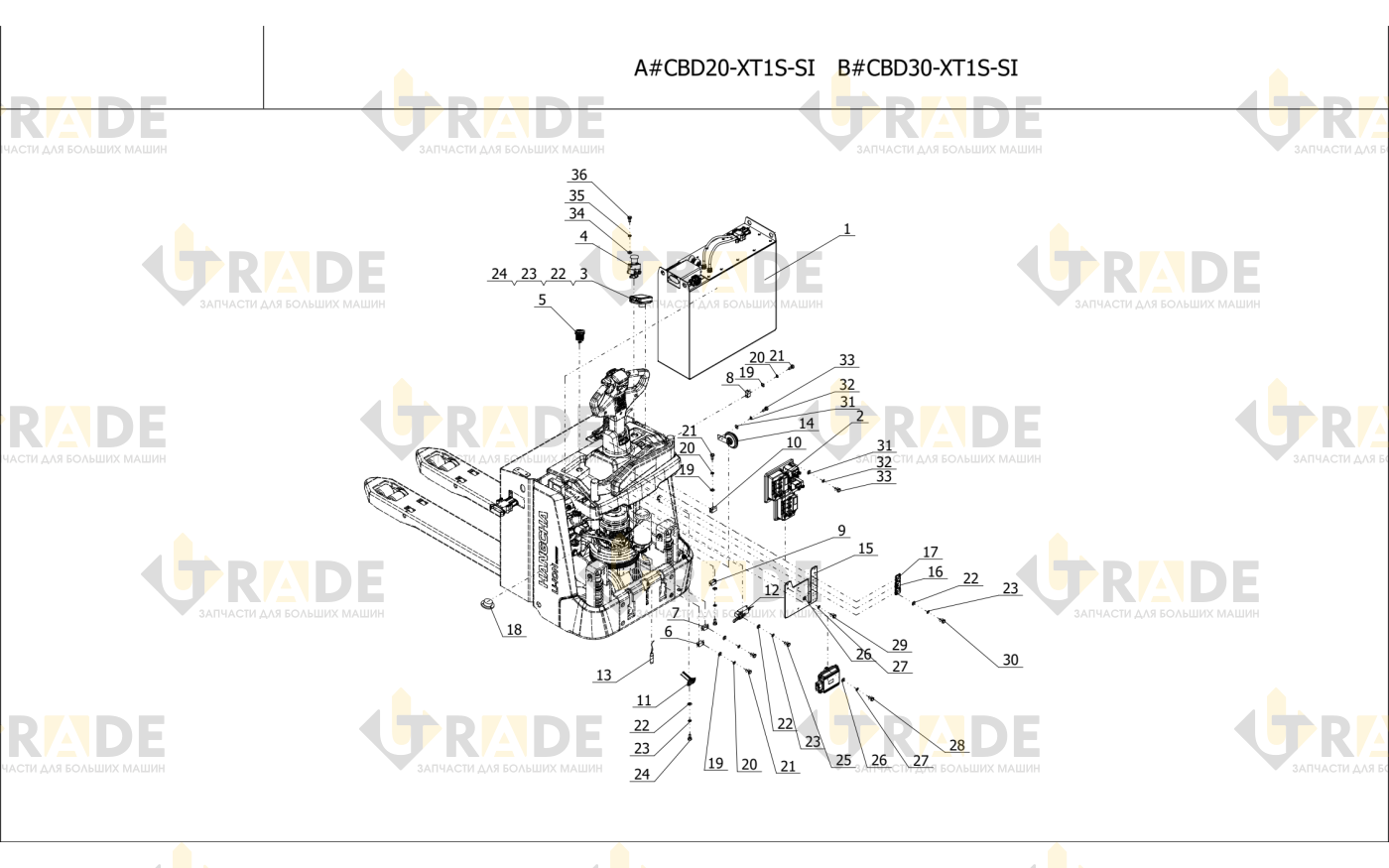

Взрыв-схема узла «Электрическая система» Hangcha CBD20-XT1S-SI: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
18 из 36- Li-on аккумулятор1
- Контроллер в сборе1
- Прибор1
- Кнопка аварийной остановки1
- USB1
- Переключатель защиты11
- Переключатель защиты21
- Блокировочный выключатель1
- Блокировочный выключатель1
- Переключатель защиты1
- Датчик угла наклона1
- Концевой выключатель ограничения хода подъема в сборе1
- Переключатель центрального положения1
- Гудок1
- Опора установки контроллера VCU1
- Монтажная опора1
- Монтажная опора2
- Датчик угла поворота1
Ещё 18 позиций состава и артикулы — после регистрации.
