Hangcha CBD20-AC2 — Система рулевого управления
· 35 позиций в составе
Взрыв-схема узла «Система рулевого управления» Hangcha CBD20-AC2: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

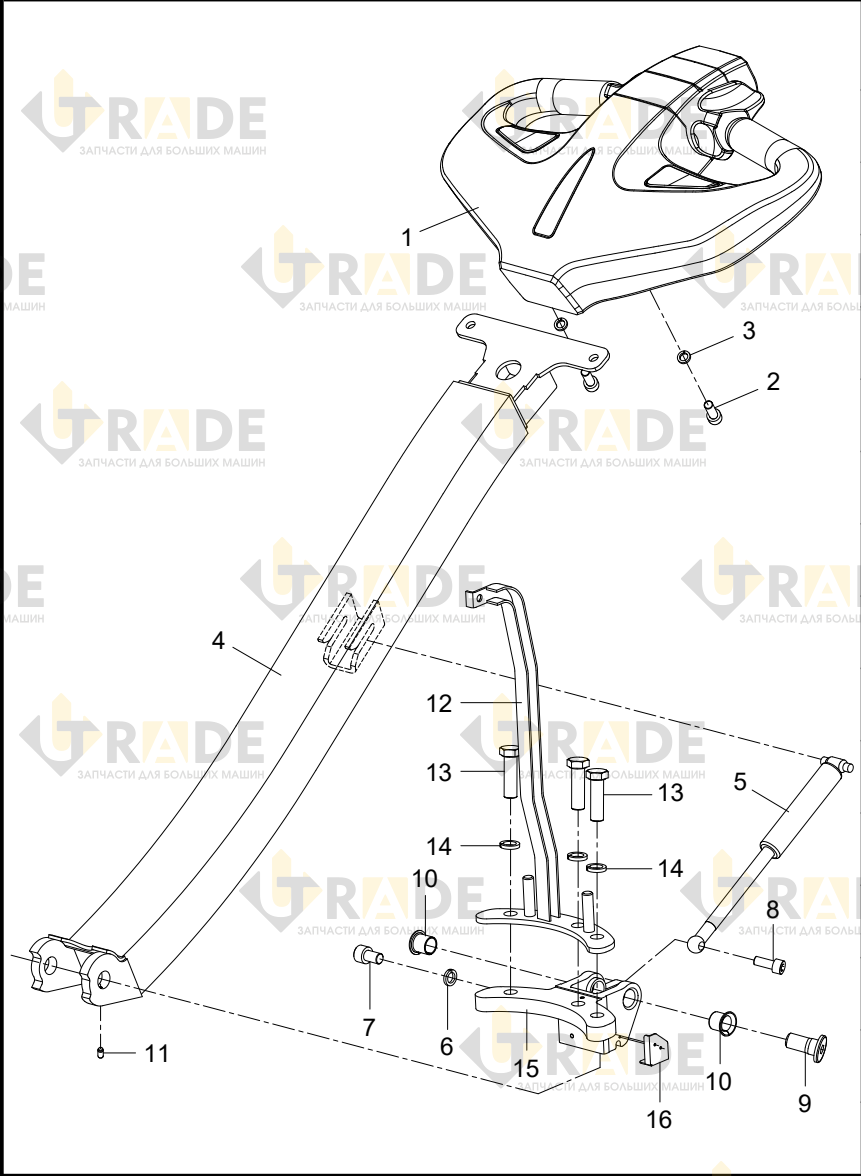

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
18 из 35- Ручка управления1
- Ручка управления1
- Болт M8×252
- Шайба пружинная 82
- Ручка-рычаг1
- Ручка-рычаг1
- Ручка-рычаг1
- Ручка-рычаг1
- Ручка-рычаг1
- Газовая пружина1
- Газовая пружина1
- Прокладка 101
- Винт M10×161
- Болт M8×201
- Вал1
- Втулка 1517172
- Палец 5×501
- Кронштейн в сборе1
Ещё 17 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы CBD20-AC2
