Hangcha CBD15-A3MC1-I — Электрическая система
· 51 позиций в составе

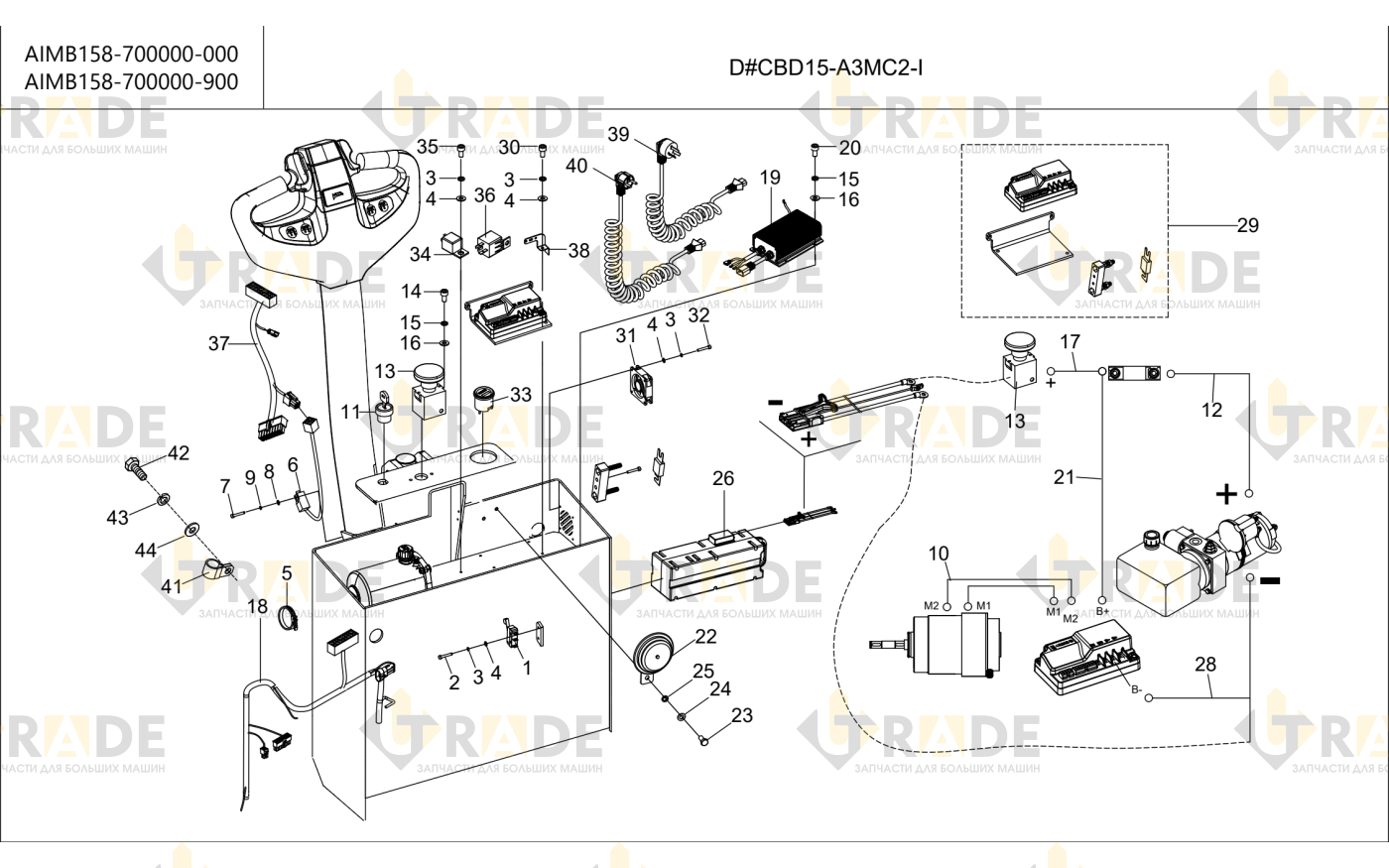

Взрыв-схема узла «Электрическая система» Hangcha CBD15-A3MC1-I: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
26 из 51- Концевой выключатель ограничения хода подъема в сборе1
- Болт M4×252
- Прокладка 410
- Прокладка 410
- Хомут-стяжка20
- Блокировочный выключатель в сборе1
- Болт M3×252
- Большая прокладка класса A 32
- Шайба пружинная2
- Кабель тягового двигателя1
- Выключатель с ключом1
- Кабель насоса и мотора (+)1
- Кабель насос-мотор (+)1
- Переключатель аварийной остановки1
- Болт M5×122
- Прокладка 56
- Прокладка 56
- Кабель аварийного выключения (E-stop)1
- Кабель аварийного выключения (E-stop)1
- Основной жгут проводов1
- Основной жгут проводов1
- Зарядное устройство1
- Винт M5×164
- Положительный кабель контроллера1
- Положительный кабель контроллера1
- Электрический звуковой сигнал1
Ещё 25 позиций состава и артикулы — после регистрации.
