Sany BHL95 — Рабочее устройство
Экскаватор-погрузчик· 83 позиций в составе· 2 моделей

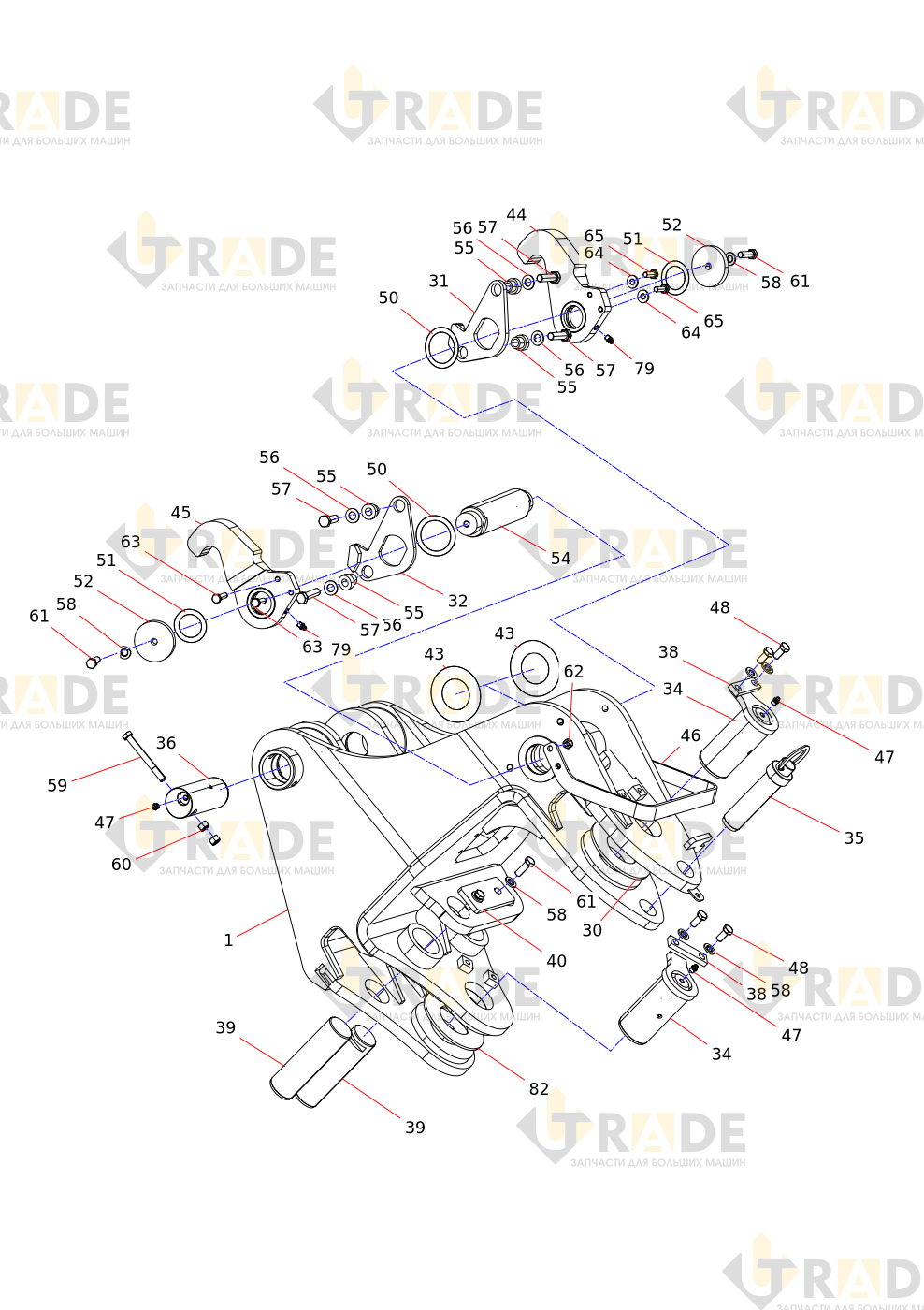

Взрыв-схема узла «Рабочее устройство» Sany BHL95: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
42 из 83- Отклоняющая головка
- Сборка стрелыузел
- Внутренняя палка в сбореузел
- Перекрышка
- Внешний рычаг в сбореузел
- Круглая пластина
- Ползунок
- Ползунок
- Качание
- Шатун в сбореузел
- Головка форсунки
- Стопорный штифт
- Перекрышка
- Блокировочный штифт
- Палец 50×210-40Cr-G-поверхностная закалка
- Палец штифт 50×328-40Cr-G-поверхностная закалка
- Болт
- Болт
- Гайка
- Перекрышка
- Перекрышка
- Палец 35×122-40Cr-G-поверхностная закалка
- Уплотнительное кольцо DLI от пыли
- Кольцо пылезащитное DLI
- Износостойкая деталь
- Корпус для сварки правой ушной раковины
- Осевой штифт распорки 60×358-40Cr-J-поверхностная закалка
- Сварной шов левой накладки
- Штифт 70×115-40Cr-L-поверхностная закалка
- Износостойкая деталь
- Запорный штифт
- Блокировочный штифт 60×285-40Cr-G-поверхностная закалка
- Штифтовой вал с отверстием
- Фиксированная плита
- Штифт 55×190-40Cr-L-поверхностная закалка
- Нажимная планка
- Головка форсунки
- Регулирующая шайба
- Втулка вала в сборе правого крюка
- Узел втулки левого крюка
- Соединительная штанга
- Масленка
Ещё 41 позиций состава и артикулы — после регистрации.
