Weichai 8WH20LC2400-1 — Группа блока цилиндров
· 28 позиций в составе

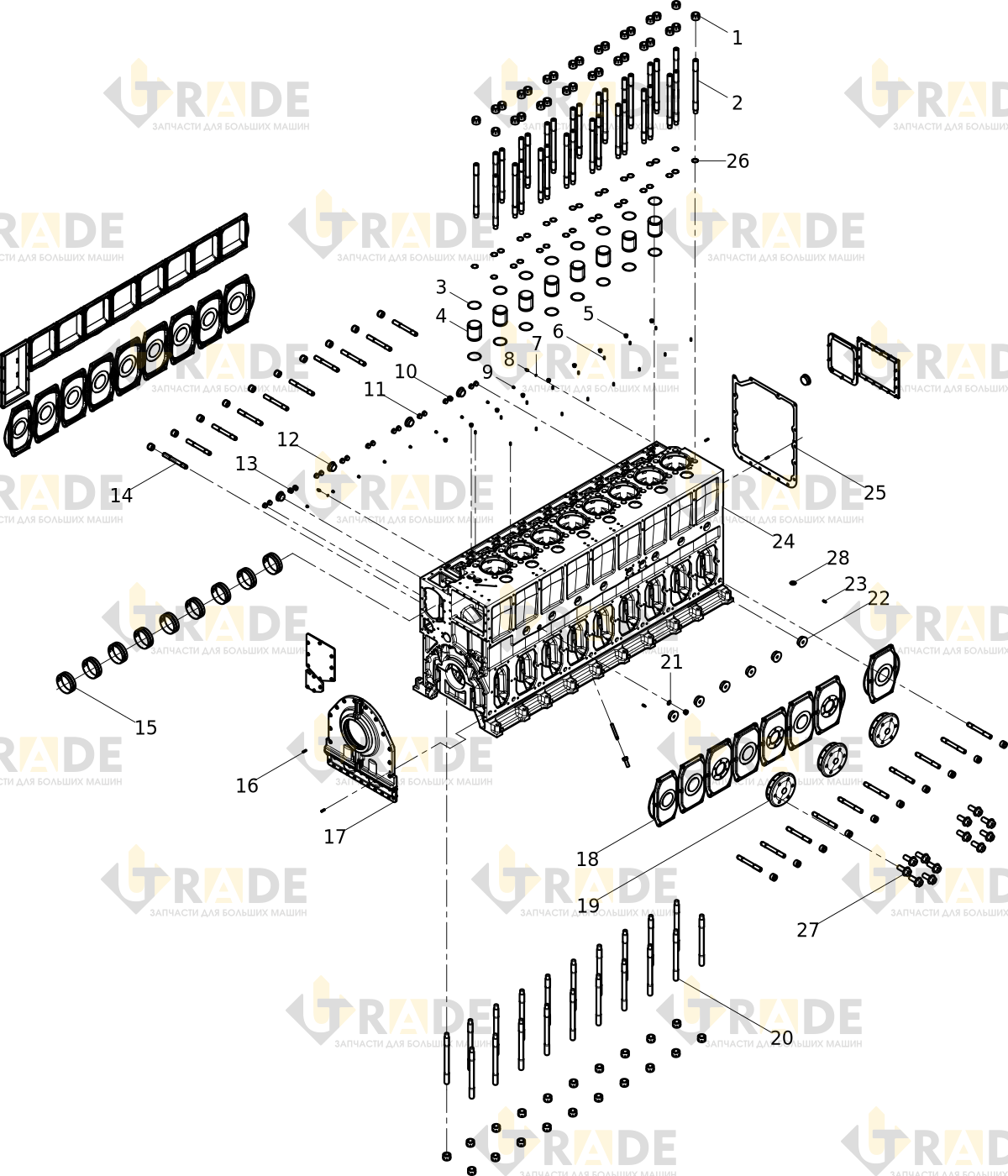

Взрыв-схема узла «Группа блока цилиндров» Weichai 8WH20LC2400-1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
14 из 28- Головка головки блока цилиндров52.0
- Болт головки блока цилиндров32.0
- Резиновая прокладка о-образная16.0
- Втулка штанги8.0
- Винтовая пробка9.0
- Цилиндрический штифт16.0
- Уплотнительная шайба2.0
- Переходник2.0
- Винтовая пробка9.0
- Переходник2.0
- Пробка с шестигранной головкой16.0
- Пробка с шестигранной головкой4.0
- Переходник1.0
- Вспомог. Винт крышки коренного подшипника20.0
Ещё 14 позиций состава и артикулы — после регистрации.
