Weichai 8M21Y1250-23E201 — Комбинированная группа выхлопных труб
· 30 позиций в составе

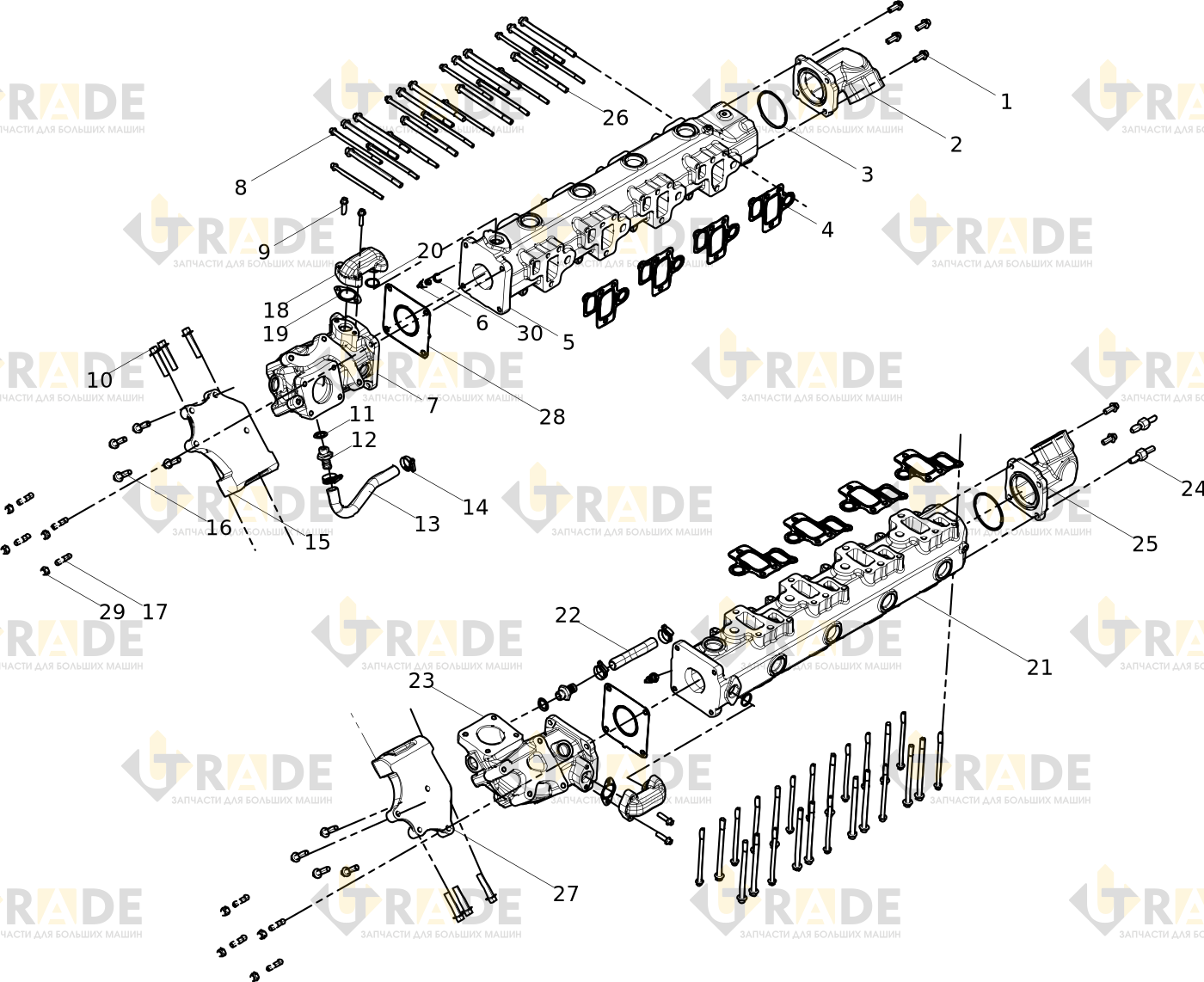

Взрыв-схема узла «Комбинированная группа выхлопных труб» Weichai 8M21Y1250-23E201: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
15 из 30- Болт с шестигранной головкой6.0
- Соединитель магистрали системы охлаждения1.0
- Резиновая прокладка о-образная2.0
- Прокладка выпускного коллектора8.0
- Сборка выпускного коллектора1.0
- Клапан слива воды2.0
- Сборка выпускного коллектора1.0
- Болт выпускного коллектора24.0
- Болт с шестигранной головкой4.0
- Болт с шестигранной головкой6.0
- Шайба уплотнительная2.0
- Соединение труб2.0
- Соединительный шланг охлаждающей жидкости1.0
- Зажим4.0
- Скоба1.0
Ещё 15 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы 8M21Y1250-23E201
