Weichai 8170ZC818-3 — Группа впускного коллектора
· 32 позиций в составе
Взрыв-схема узла «Группа впускного коллектора» Weichai 8170ZC818-3: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

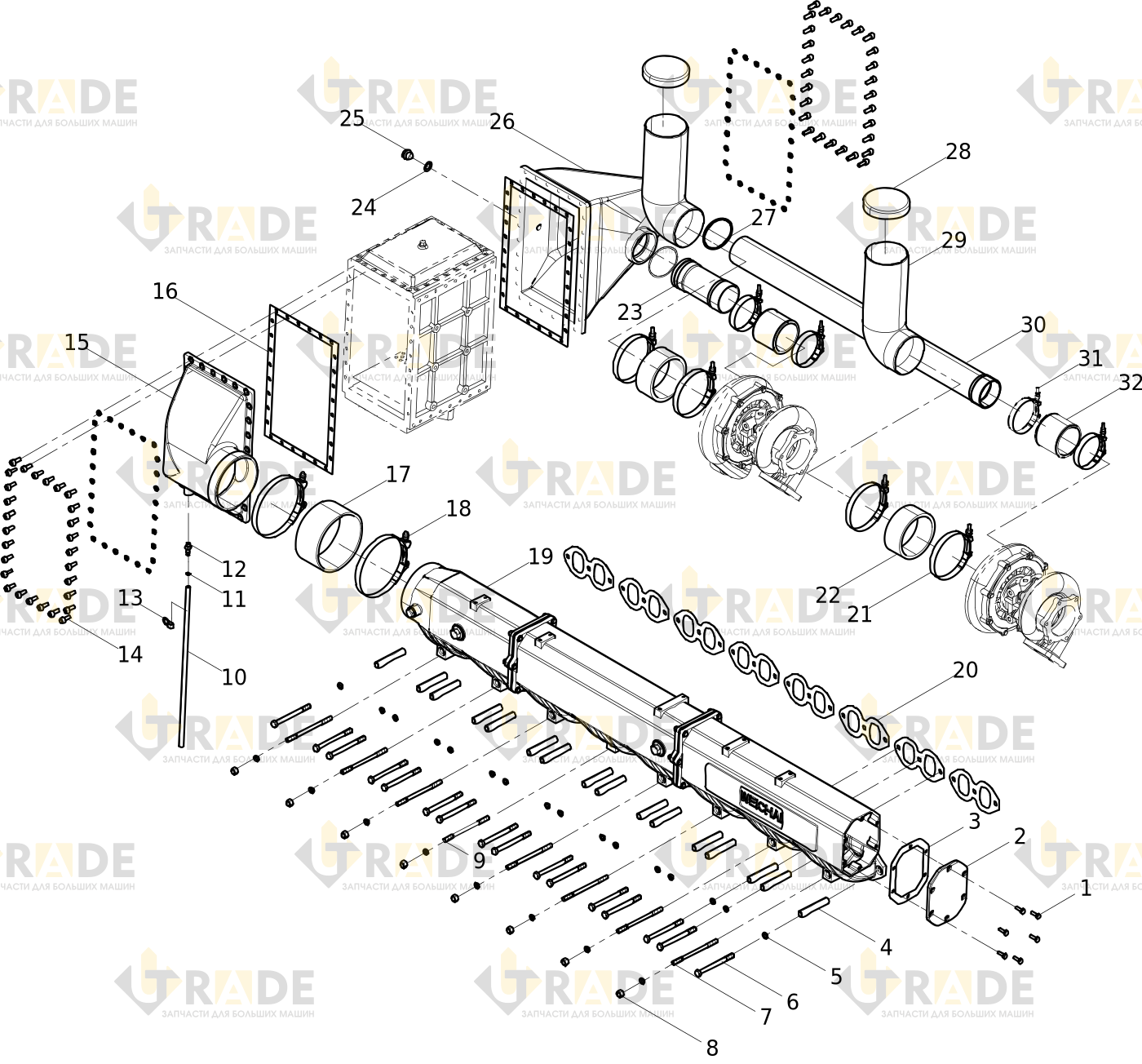

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
16 из 32- Болт с шестигранной головкой6.0
- Передняя крышка1.0
- Прокладка1.0
- Труба16.0
- Пружинная шайба24.0
- Болт с шестигранной головкой16.0
- Болты с двойной головкой равнодлинные7.0
- Шестигранные гайки тип 18.0
- Болты с двойной головкой равнодлинные1.0
- Магистраль1.0
- Зажим1.0
- Соединитель отвода воды нормального типа1.0
- Хомут трубы в сборе1.0
- Винт с шестигранной головкой под торцевой ключ56.0
- Воздушная труба интеркулера1.0
- Прокладка2.0
Ещё 16 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы 8170ZC818-3
