Weichai 8170ZC1000-5 — Группа впускного коллектора
· 34 позиций в составе
Взрыв-схема узла «Группа впускного коллектора» Weichai 8170ZC1000-5: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

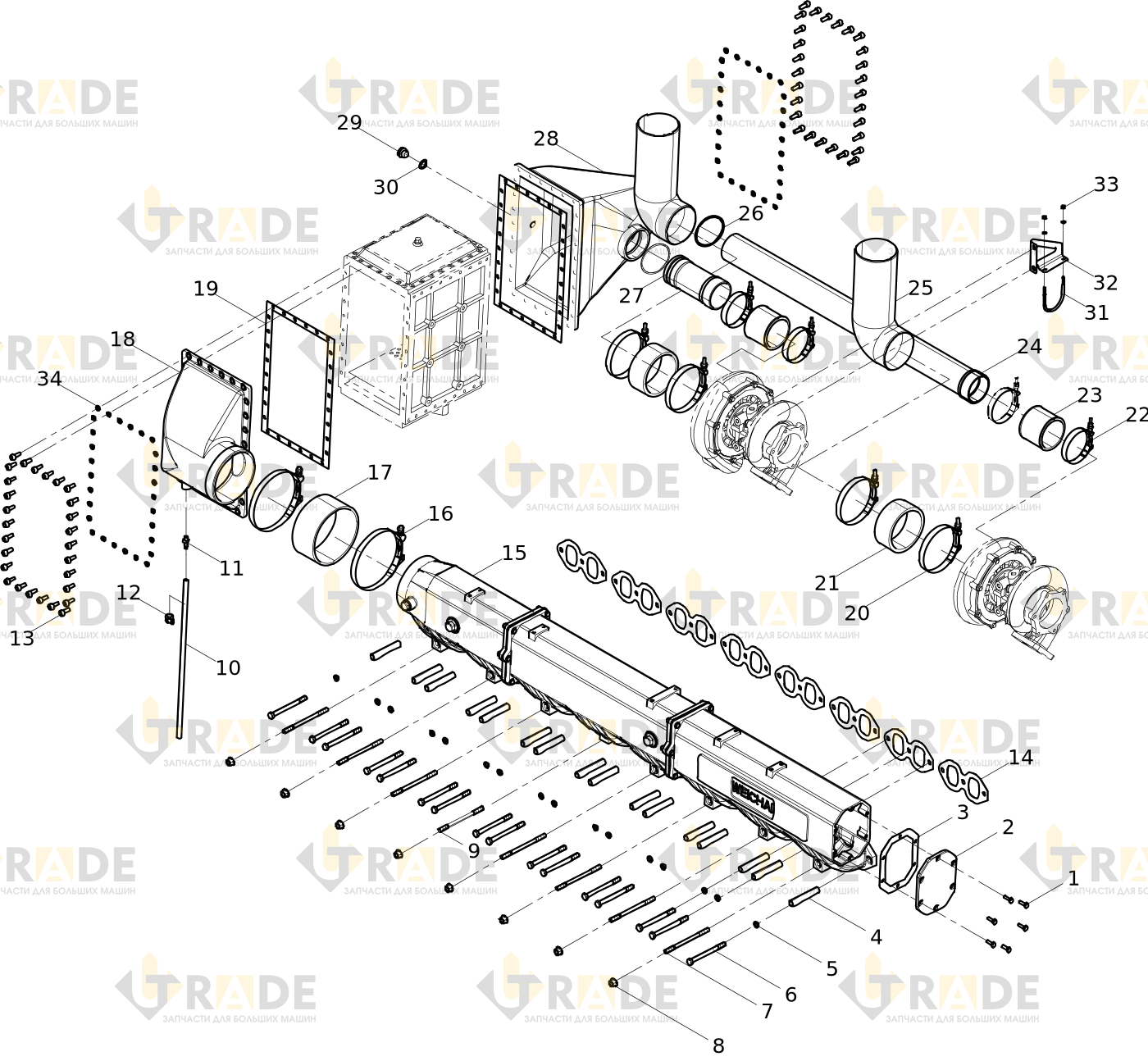

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
17 из 34- Болт с шестигранной головкой6.0
- Передняя крышка1.0
- Прокладка1.0
- Труба16.0
- Пружинная шайба16.0
- Болт с шестигранной головкой16.0
- Болты с двойной головкой равнодлинные7.0
- Шестигранная гайка8.0
- Болты с двойной головкой равнодлинные1.0
- Магистраль1.0
- Соединитель отвода воды нормального типа1.0
- Хомут трубы в сборе1.0
- Винт с шестигранной головкой под торцевой ключ56.0
- Прокладка8.0
- Группа впускного коллектораузел1.0
- Хомут2.0
- Шланг для подключения воздуха1.0
Ещё 17 позиций состава и артикулы — после регистрации.
