Weichai 6WH25LC2500-1 — Группа блока цилиндров
· 38 позиций в составе
Взрыв-схема узла «Группа блока цилиндров» Weichai 6WH25LC2500-1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

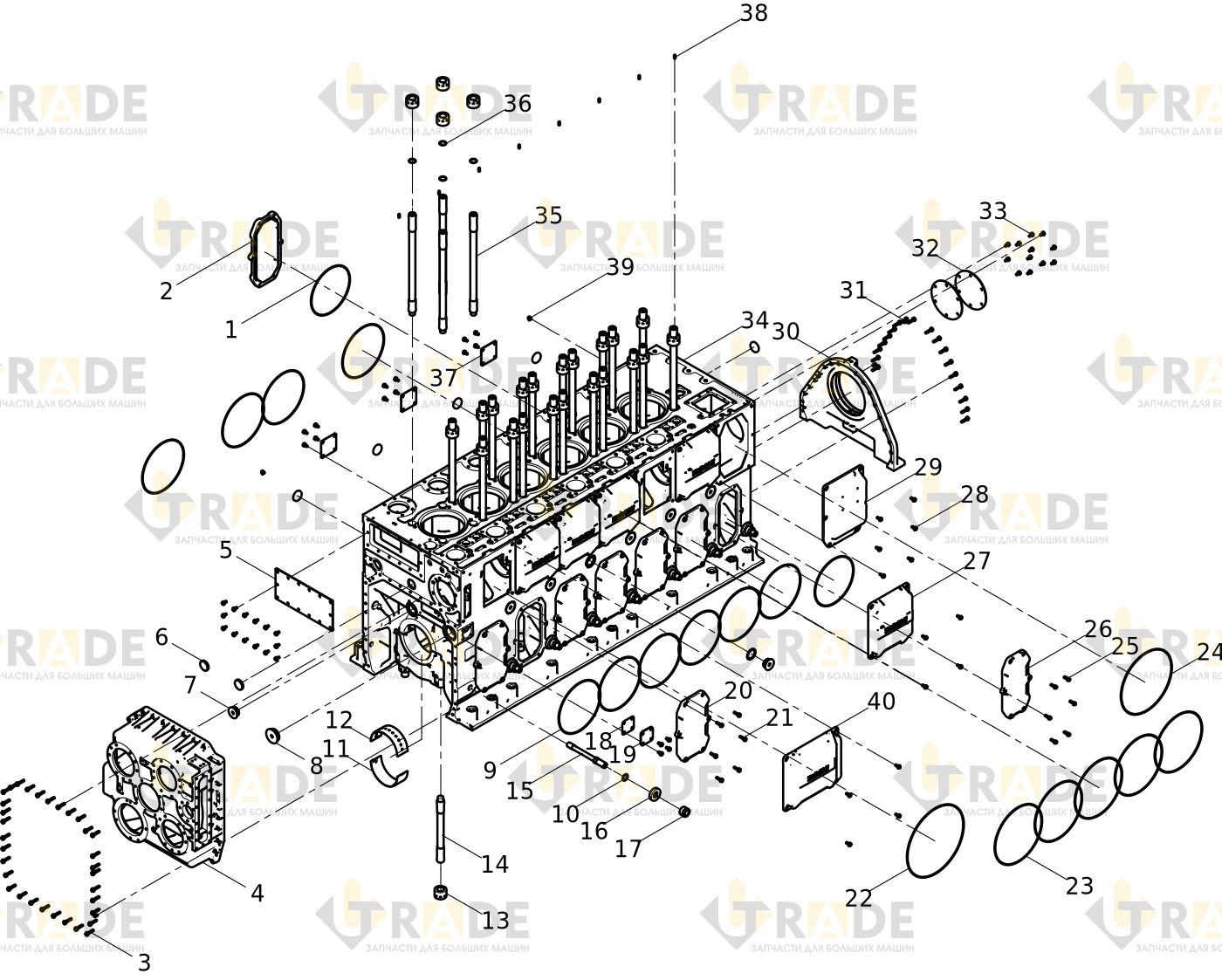

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
19 из 38- Резиновая прокладка о-образная2.0
- Закрывающая плита1.0
- Болт с шестигранной головкой33.0
- Передняя крышка1.0
- Закрывающая плита1.0
- Чашевая загрушка7.0
- Винтовая пробка7.0
- Винтовая пробка1.0
- Резиновая прокладка о-образная10.0
- Резиновая прокладка о-образная16.0
- Опорный подшипник (вкладыш нижний)8.0
- Опорный подшипник (вкладыш верхний)8.0
- Опорный подшипник (гайка)24.0
- Опорный подшипник (винт)16.0
- Вспомогательный винт крепления коренного подшипника16.0
- Шайба16.0
- Прокладка1.0
- Фланец1.0
- Закрывающая плита10.0
Ещё 19 позиций состава и артикулы — после регистрации.
