Weichai 6WH25LC2448-1 — Комбинация топливопроводов низкого давления
· 47 позиций в составе

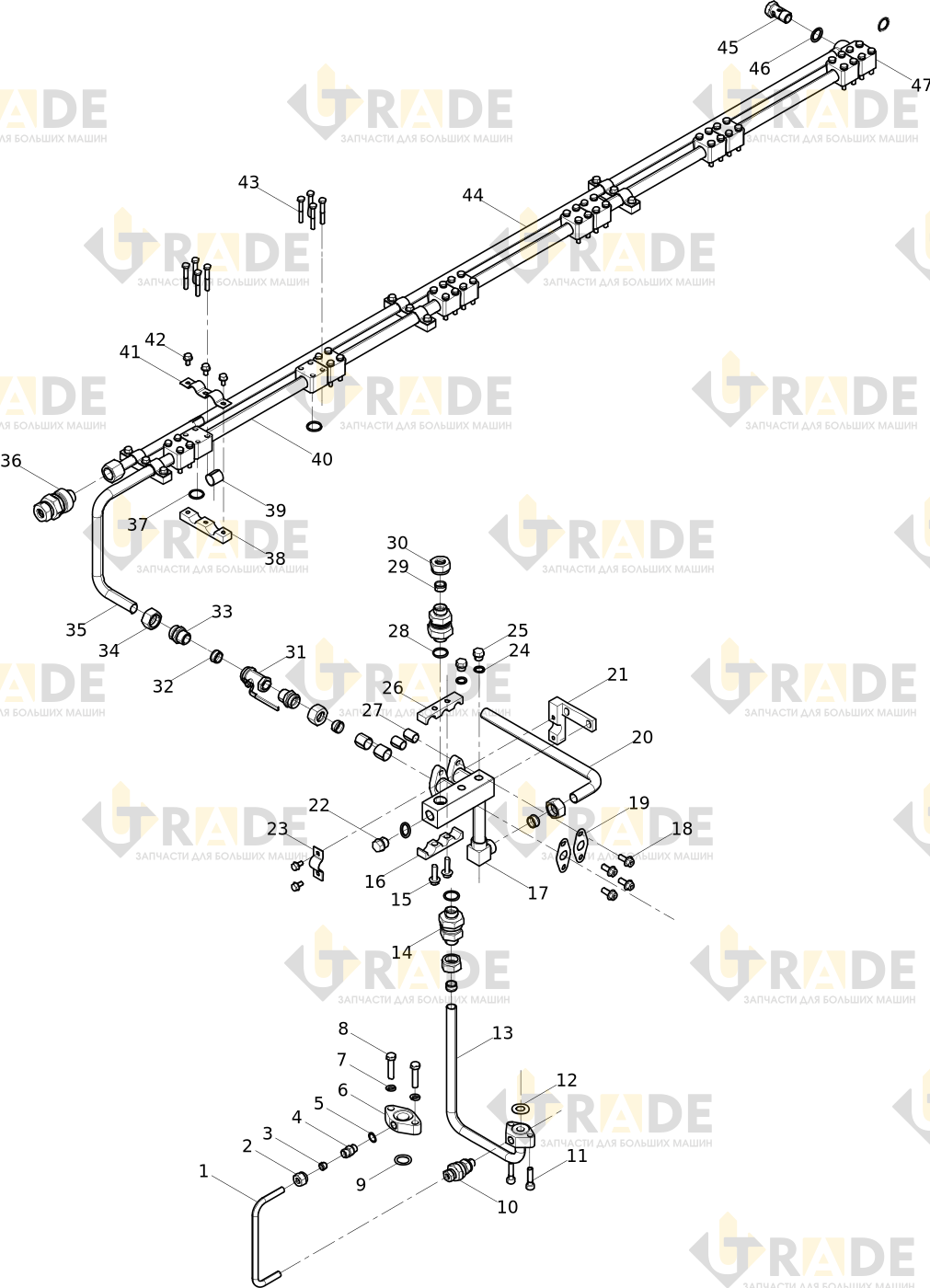

Взрыв-схема узла «Комбинация топливопроводов низкого давления» Weichai 6WH25LC2448-1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 47- Возвратная трубка избыточного давления масла1.0
- Фитинг с конусом 24°1.0
- Наконечник1.0
- Корпус прямого проходного фитинга1.0
- Уплотнительная шайба3.0
- Фланец1.0
- Пружинная шайба2.0
- Винт с шестигранной головкой под торцевой ключ2.0
- Шайба1.0
- Невозвратный клапан1.0
- Винт с шестигранной головкой под торцевой ключ2.0
- Шайба1.0
- Сборка входного патрубка топливной системы1.0
- Невозвратный клапанузел2.0
- Болт с шестигранной головкой2.0
- Хомут1.0
- Узел трубного соединения1.0
- Болт с шестигранной головкой4.0
- Прокладка2.0
- Входная топливная магистраль1.0
- Хомут1.0
- Пробка с шестигранной головкой1.0
- Хомут1.0
- Шайба уплотнительная2.0
Ещё 23 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы 6WH25LC2448-1
