Weichai 6WH20LCD1000-1A0 — Комбинация водоотводящих труб
· 20 позиций в составе· 1 моделей

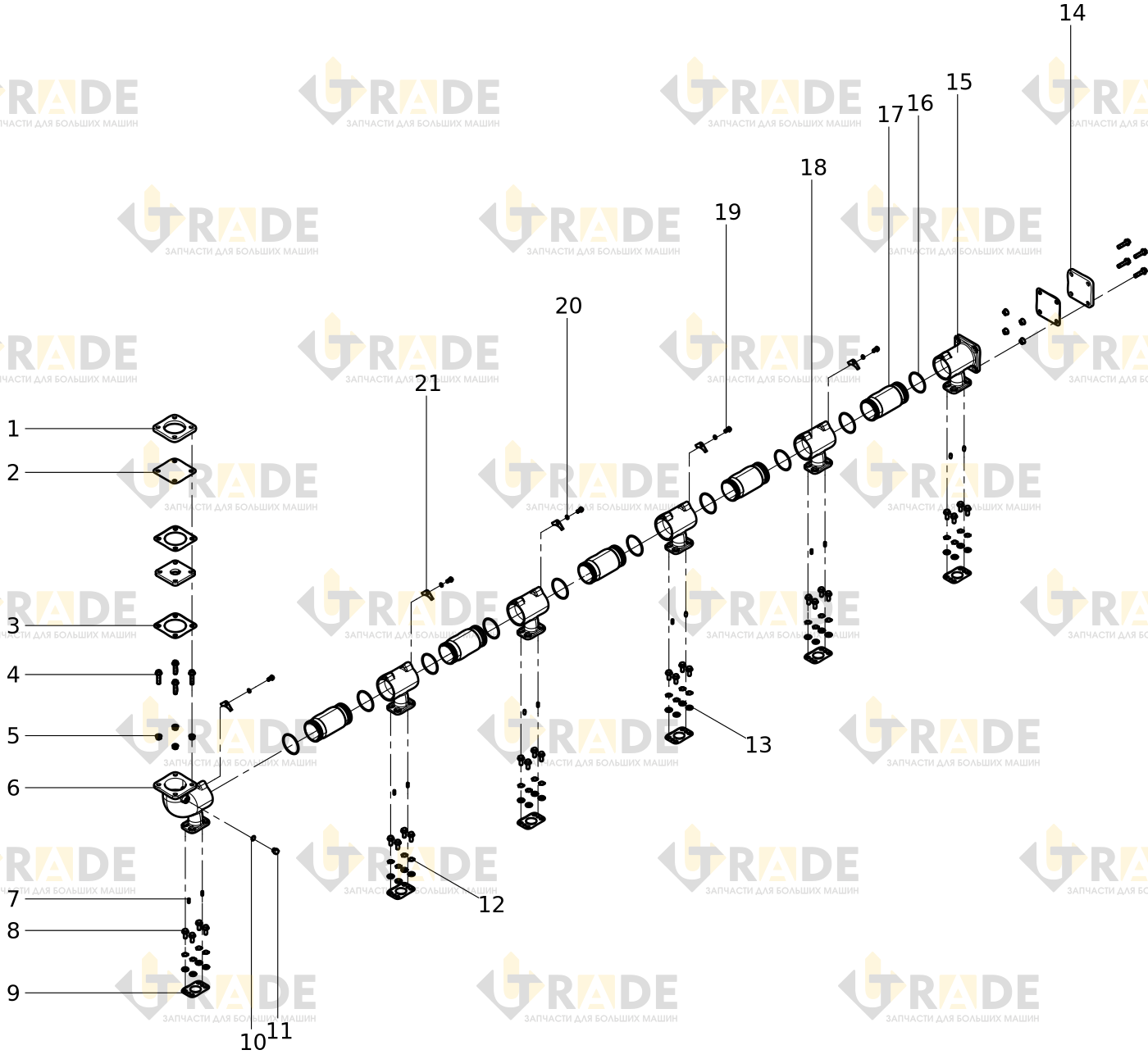

Взрыв-схема узла «Комбинация водоотводящих труб» Weichai 6WH20LCD1000-1A0: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
10 из 20- Фланец1.0
- Прокладка2.0
- Прокладка1.0
- Болт с шестигранной головкой8.0
- Шестигранная гайка8.0
- Набор водоотводящих трубузел1.0
- Пружинный циллиндрический штифт усиленного типа12.0
- Болт с шестигранной головкой24.0
- Прокладка6.0
- Уплотнительная шайба1.0
Ещё 10 позиций состава и артикулы — после регистрации.
