Weichai 6WH20LC1520-1 — Группа шестеренного привода
· 34 позиций в составе

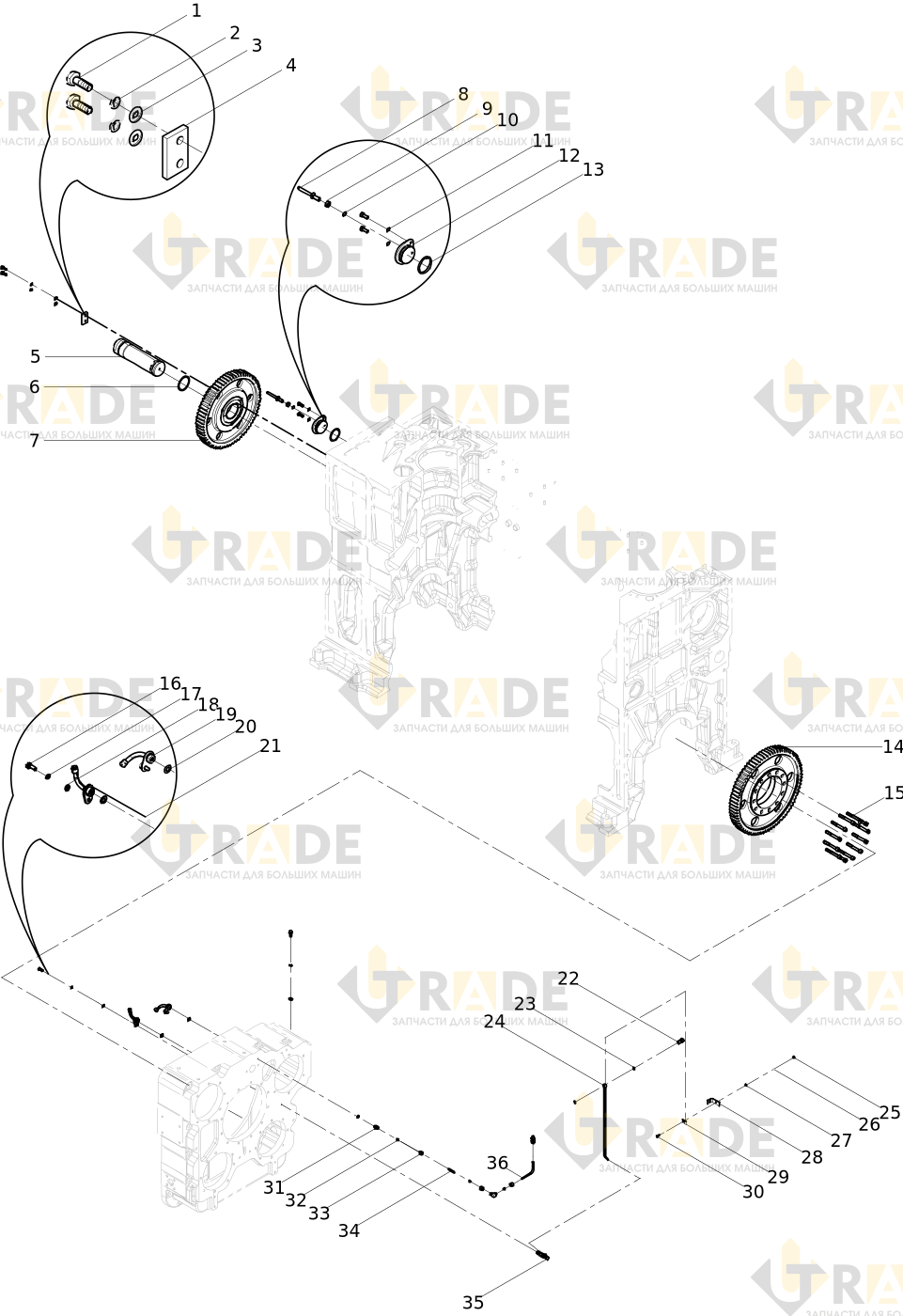

Взрыв-схема узла «Группа шестеренного привода» Weichai 6WH20LC1520-1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
17 из 34- Болт с шестигранной головкой4.0
- Пружинная шайба2.0
- Плоская шайба2.0
- Фиксатор промежуточной передачи1.0
- Вал промежуточной шестерни1.0
- Резиновая прокладка о-образная1.0
- Блок промежуточных шестеренузел1.0
- Корпус охлаждающего сопла1.0
- Уплотнительная шайба1.0
- Заглушка торцевая1.0
- Резиновая прокладка о-образная1.0
- Зубчатое колесо коленчатого вала1.0
- Винт с шестигранной головкой под торцевой ключ12.0
- Болт с шестигранной головкой2.0
- Пружинная шайба2.0
- Шайба плоская2.0
- Узел охлаждающего сопла1.0
Ещё 17 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы 6WH20LC1520-1
