Weichai 6WH17C750-2 — Комбинация топливопроводов низкого давления
· 38 позиций в составе
Взрыв-схема узла «Комбинация топливопроводов низкого давления» Weichai 6WH17C750-2: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

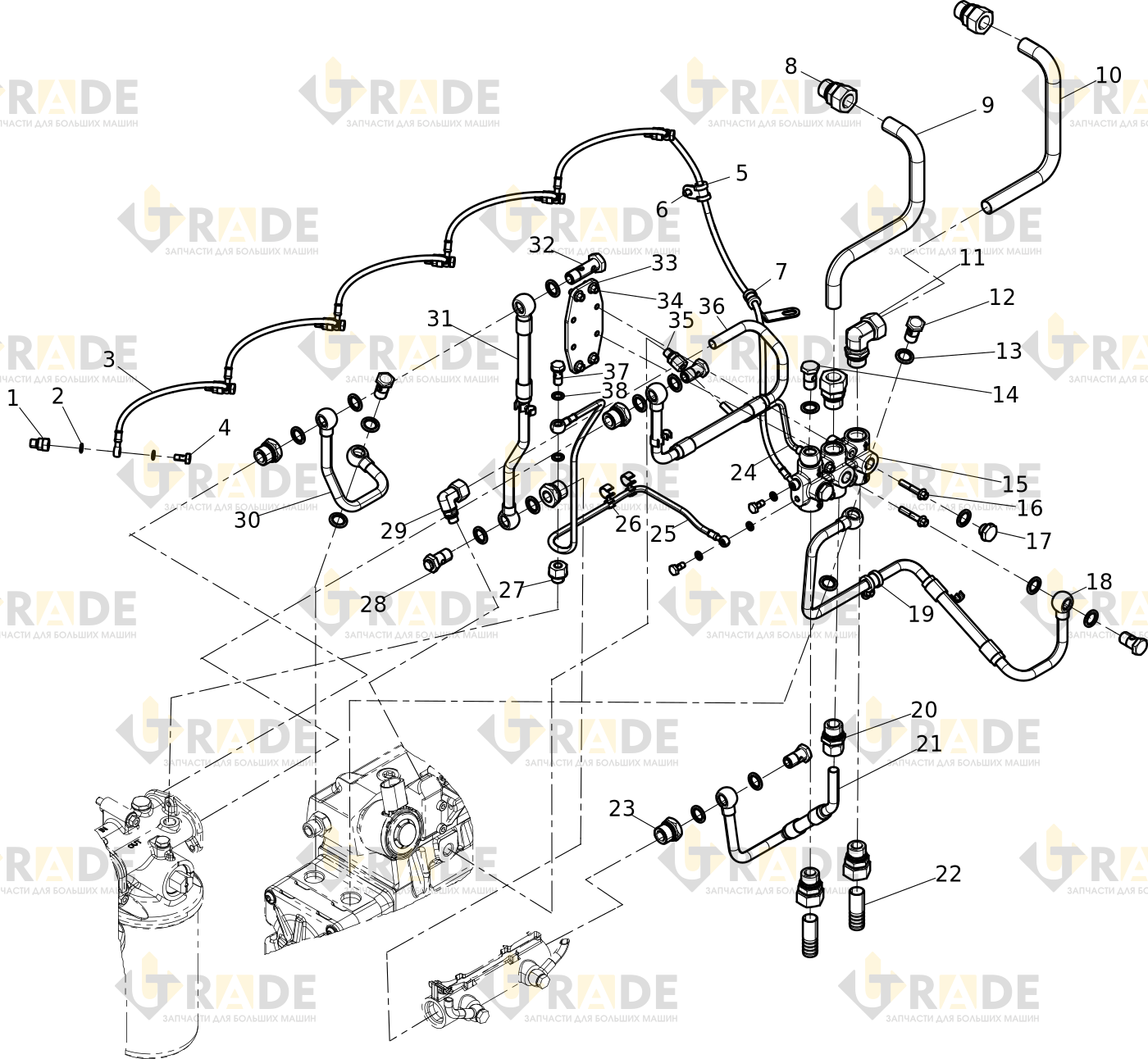

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
19 из 38- Соединение труб6.0
- Шайба уплотнительная16.0
- Сборка обратной топливной магистрали1.0
- Болт8.0
- Хомут трубы в сборе1.0
- Болт с шестигранной головкой2.0
- Хомут трубы в сборе1.0
- Угловой резьбовой фитинг3.0
- Входная топливная магистраль1.0
- Входная топливная магистраль1.0
- Фитинг с конусом 24°. Угловой переходник. Корпус1.0
- Пустотелый болт2.0
- Шайба уплотнительная19.0
- Винт4.0
- Центральный разъём1.0
- Болт с шестигранной головкой4.0
- Винтовая пробка2.0
- Сборка входного патрубка топливной системы1.0
- Хомут трубы в сборе1.0
Ещё 19 позиций состава и артикулы — после регистрации.
