Weichai 6M33C600-15E220 — Комбинированная группа механизма газораспределения
· 27 позиций в составе
Взрыв-схема узла «Комбинированная группа механизма газораспределения» Weichai 6M33C600-15E220: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

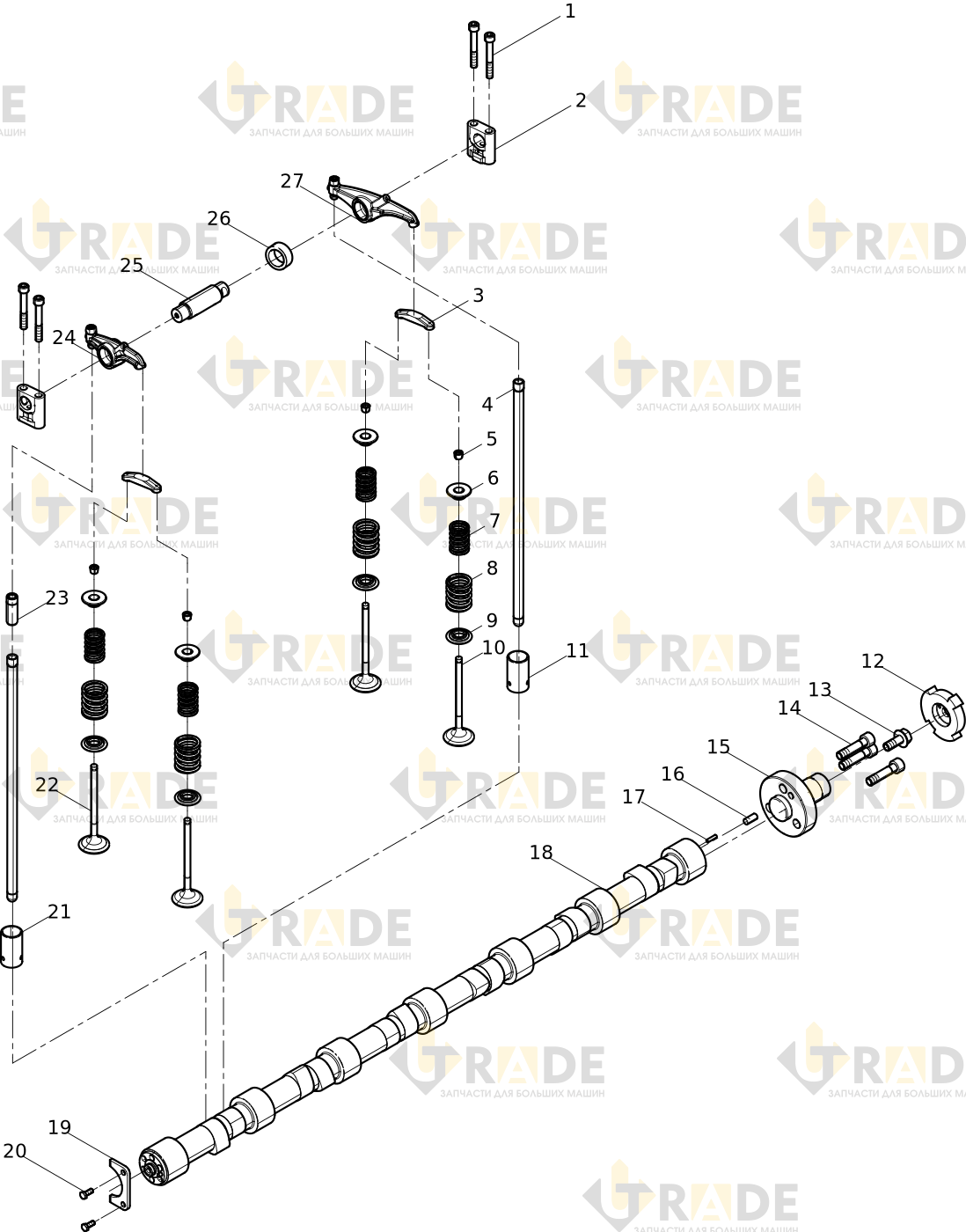

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
14 из 27- Винт с шестигранной головкой под торцевой ключ24.0
- Крепление коромысла12.0
- Сборка клапанного мостаузел12.0
- Штанга12.0
- Втулка клапана48.0
- Верхний держатель пружины клапана24.0
- Внутренняя пружина клапана24.0
- Внешняя мружина клапана24.0
- Нижний держатель пружины клапана24.0
- Впускной клапан12.0
- Толкатель6.0
- Распределительный вал в сборе1.0
- Упорная плита распредительного вала1.0
- Болт с шестигранной головкой2.0
Ещё 13 позиций состава и артикулы — после регистрации.
