Weichai 20M33G6D2/5 — Группа блока цилиндров
· 30 позиций в составе
Взрыв-схема узла «Группа блока цилиндров» Weichai 20M33G6D2/5: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

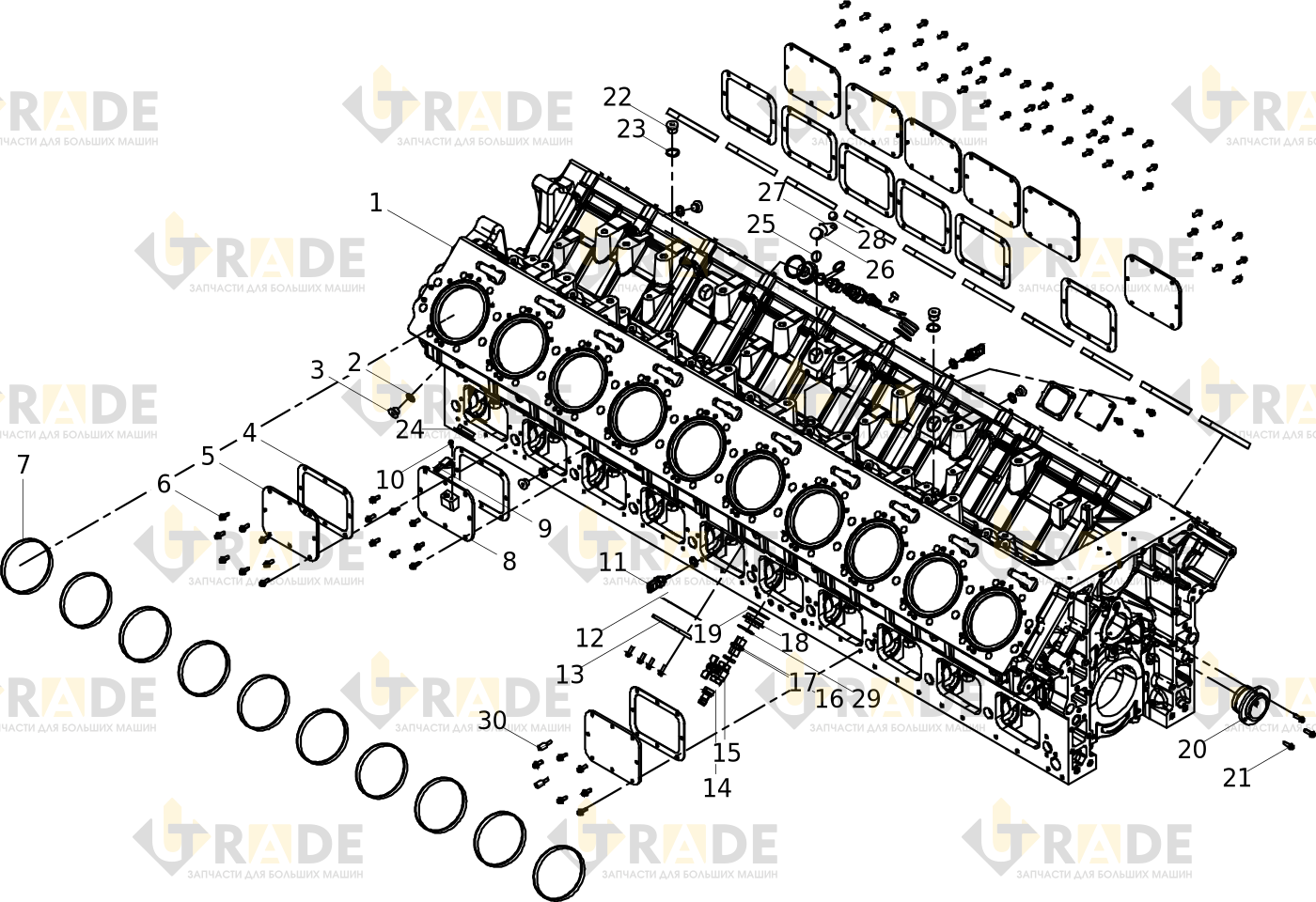

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
15 из 30- Сборка блока цилиндровузел1.0
- Шайба уплотнительная6.0
- Пробка с шестигранной головкой4.0
- Прокладка9.0
- Крышка смотрового отверстия8.0
- Болт с шестигранной головкой78.0
- Анти-полирующее кольцо20.0
- Крышка смотрового отверстия1.0
- Датчик давления1.0
- Болт с шестигранной головкой1.0
- Датчик давления и температуры2.0
- Прокладка2.0
- Закрывающая плита2.0
- Соединение труб2.0
- Предохранительный клапан2.0
Ещё 15 позиций состава и артикулы — после регистрации.
