Weichai 16M33G2D2/6 — Узел маслоохладителя
· 33 позиций в составе

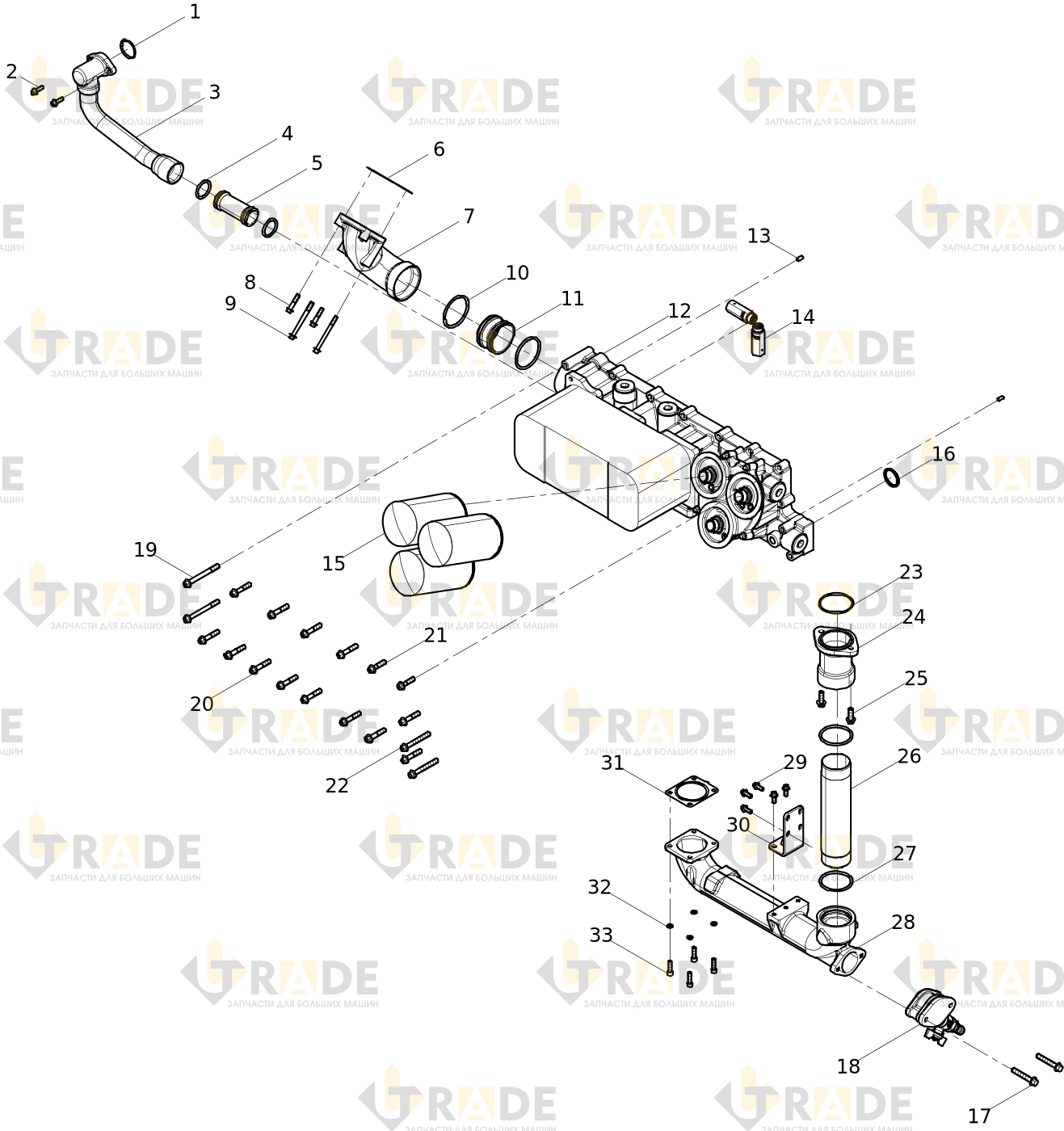

Взрыв-схема узла «Узел маслоохладителя» Weichai 16M33G2D2/6: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
17 из 33- Резиновая прокладка о-образная1.0
- Болт с шестигранной головкой2.0
- Трубка маслоохладителя1.0
- Резиновая прокладка о-образная2.0
- Фитинг1.0
- Прокладка1.0
- Водяная трубка маслоохладителя1.0
- Болт с шестигранной головкой2.0
- Болт с шестигранной головкой2.0
- Резиновая прокладка о-образная2.0
- Соединение труб1.0
- Сборка маслоохладителяузел1.0
- Цилиндрический штифт2.0
- Предохранительнвй клапан магистрали смазки2.0
- Масляный фильтр3.0
- Уплотнительное кольцо1.0
- Болт с шестигранной головкой2.0
