Weichai 12M55C2738-18E201 — Группа выходной воздушной магистрали турбокомпрессора
· 31 позиций в составе

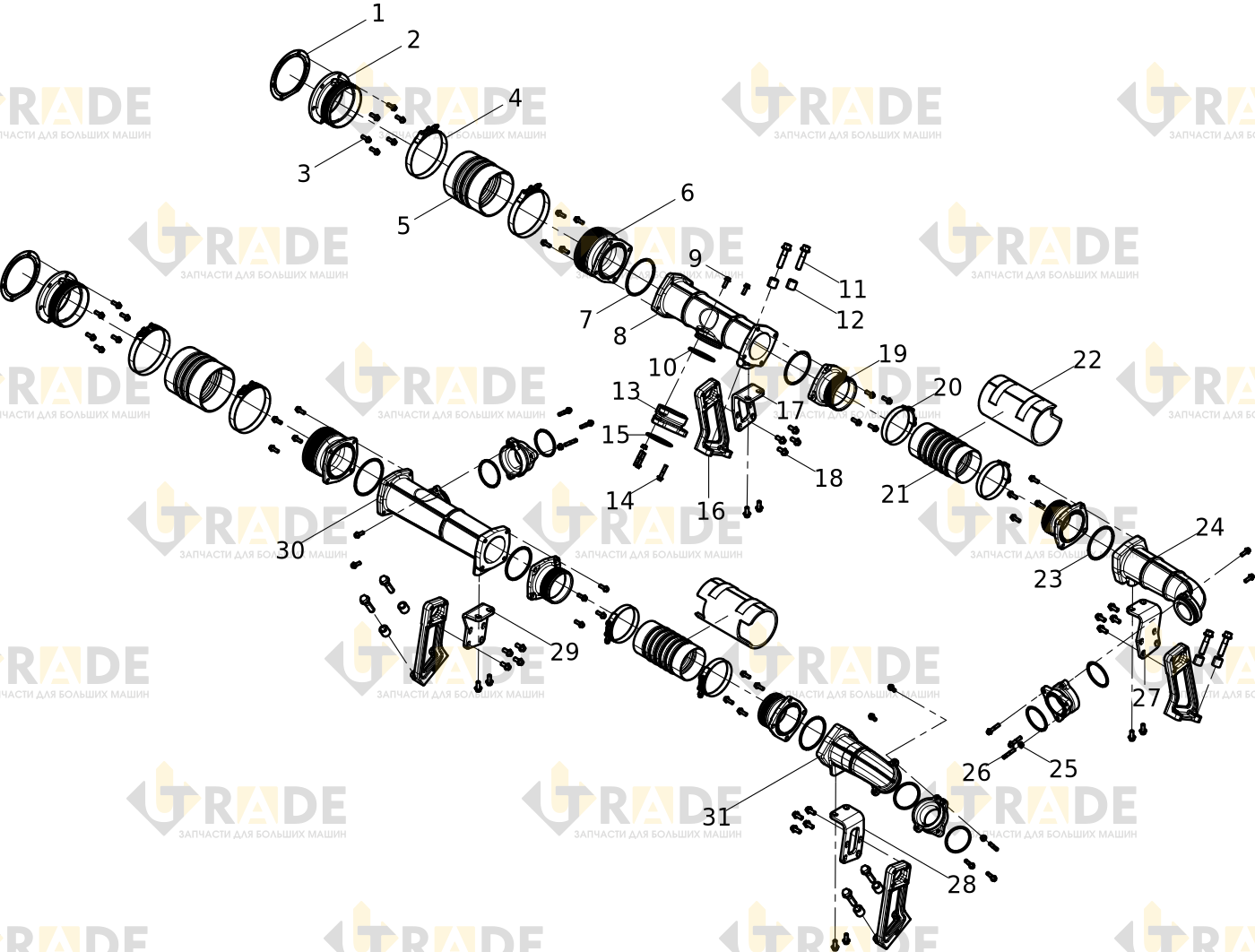

Взрыв-схема узла «Группа выходной воздушной магистрали турбокомпрессора» Weichai 12M55C2738-18E201: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
16 из 31- Прокладка2.0
- Выходная воздушная магистраль компрессора2.0
- Болт с шестигранной головкой36.0
- Хомут4.0
- Выходная воздушная магистраль компрессора2.0
- Выходная воздушная магистраль компрессора2.0
- Резиновая прокладка о-образная2.0
- Воздушная магистраль компрессора1.0
- Болт с шестигранной головкой8.0
- Резиновая прокладка о-образная4.0
- Болт с шестигранной головкой8.0
- Гильза8.0
- Впускной соединительный патрубок4.0
- Болт с шестигранной головкой8.0
- Резиновая прокладка о-образная4.0
- Скоба4.0
Ещё 15 позиций состава и артикулы — после регистрации.
