Hangcha 100XENS — Неподвижная платформа в сборе (65/78XEN
· 32 позиций в составе

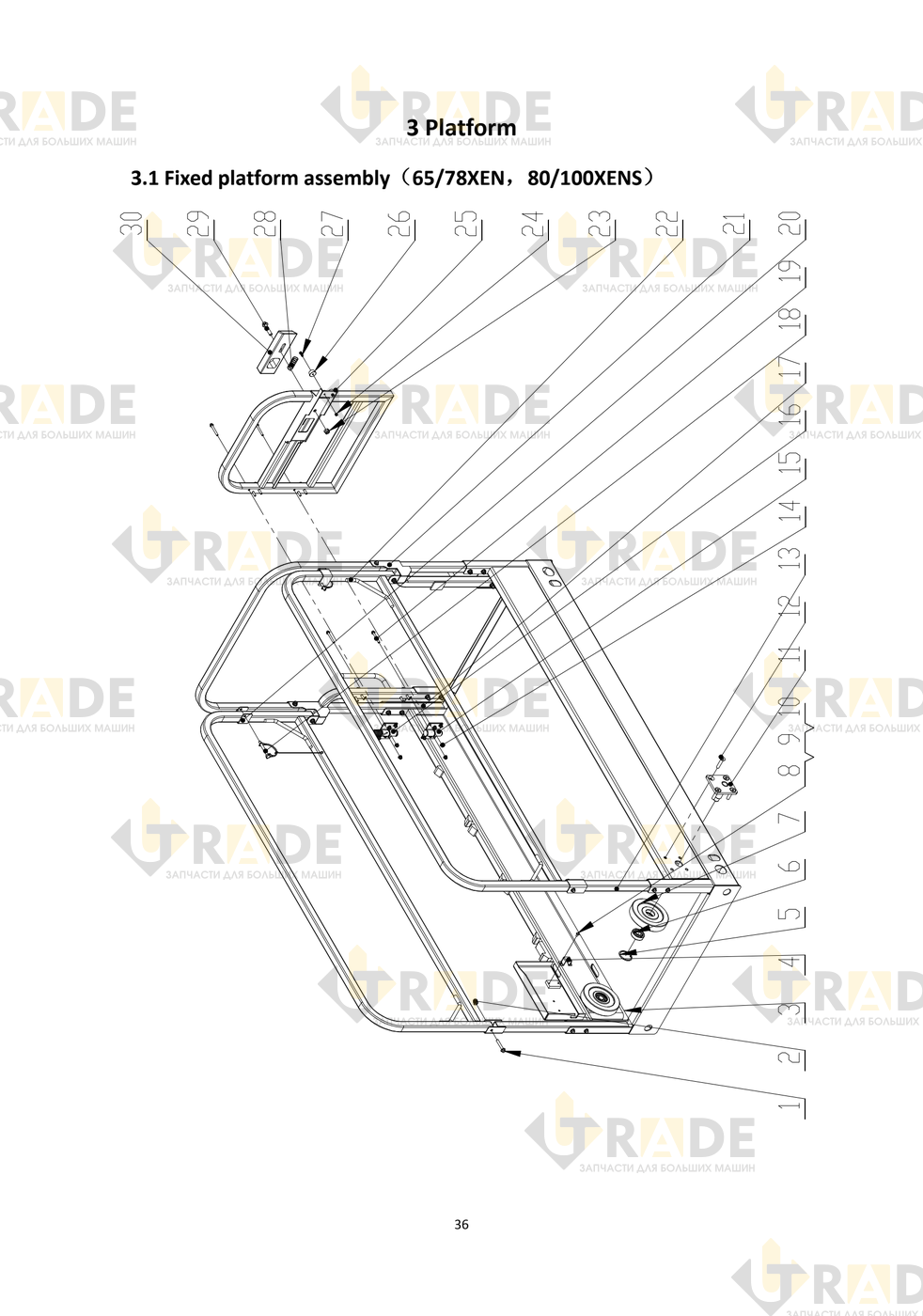

Взрыв-схема узла «Неподвижная платформа в сборе (65/78XEN» Hangcha 100XENS: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
16 из 32- Болт M8×5018
- Шестигранная гайка M818
- Неподвижная платформа1
- Неподвижная платформа1
- Неподвижная пластина1
- Пружинный хомут 472
- Подшипник2
- Ролик2
- Винт M5×122
- Шайба гровер 52
- Шайма плоская 52
- Кронштейн ролика2
- Винт M10×458
- Пластина крепления ограждения безопасности2
- Гайка шестигранная M612
- Петля1
Ещё 16 позиций состава и артикулы — после регистрации.
